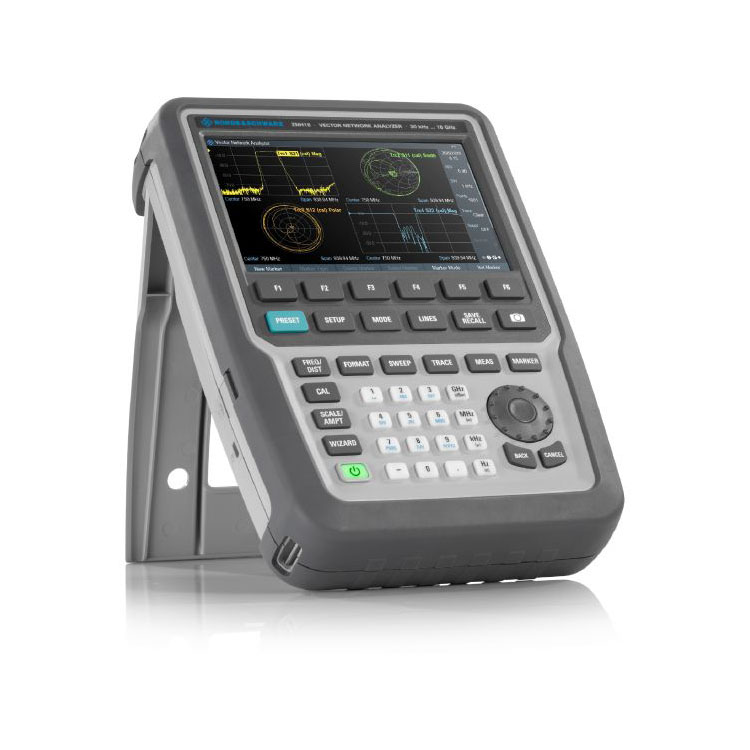

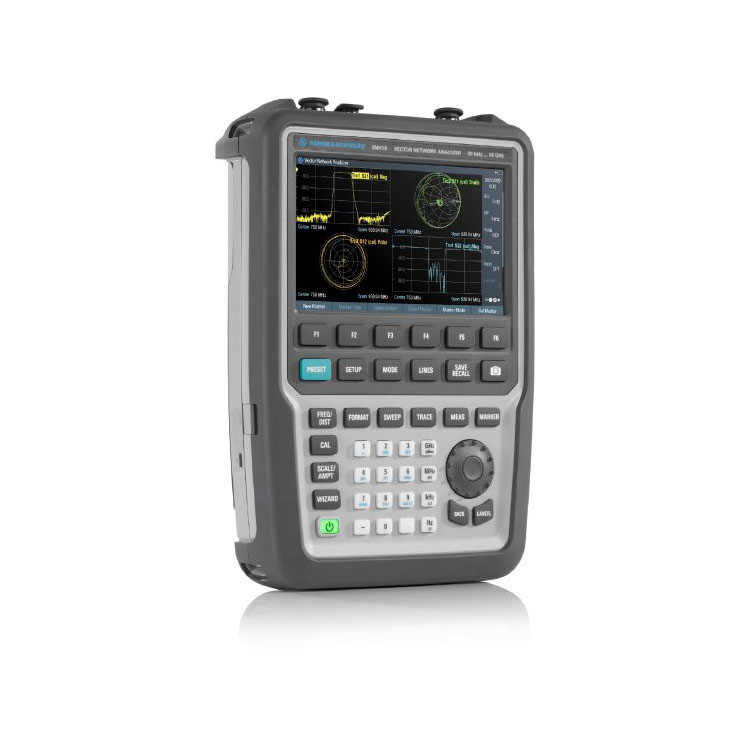

Analizor de rețea vectorială portabil R&S ZNH26

Analizor de rețea vectorială portabil R&S ZNH26

Fapte cheie

Puteți fi sigur că cumpărați analizor de rețea vectorială portabil R&S ZNH26 din fabrica noastră. Gama de frecvențe de la 30 kHz la 4/8/18/26,5 GHz

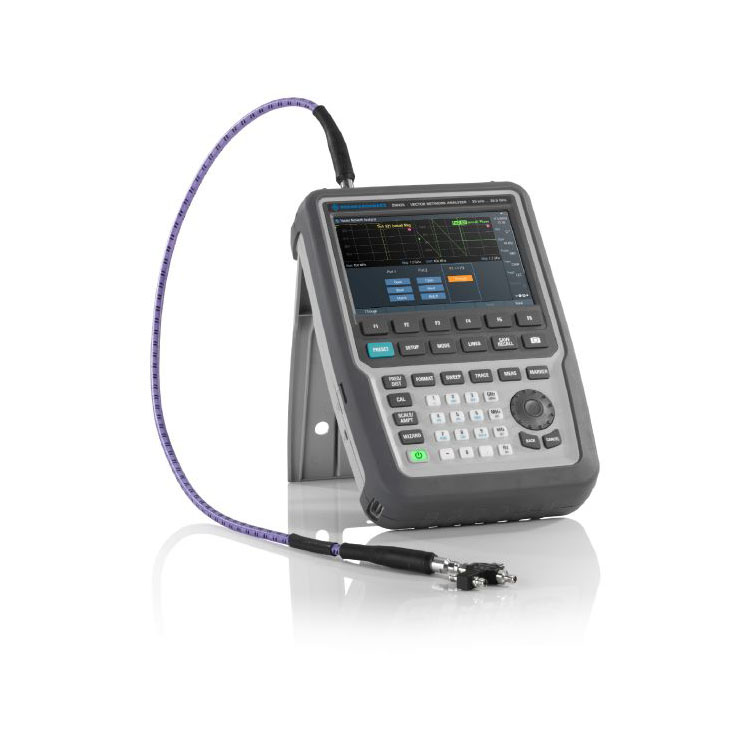

Măsurare cablu și antenă cu un singur port cu instrumentul de bază

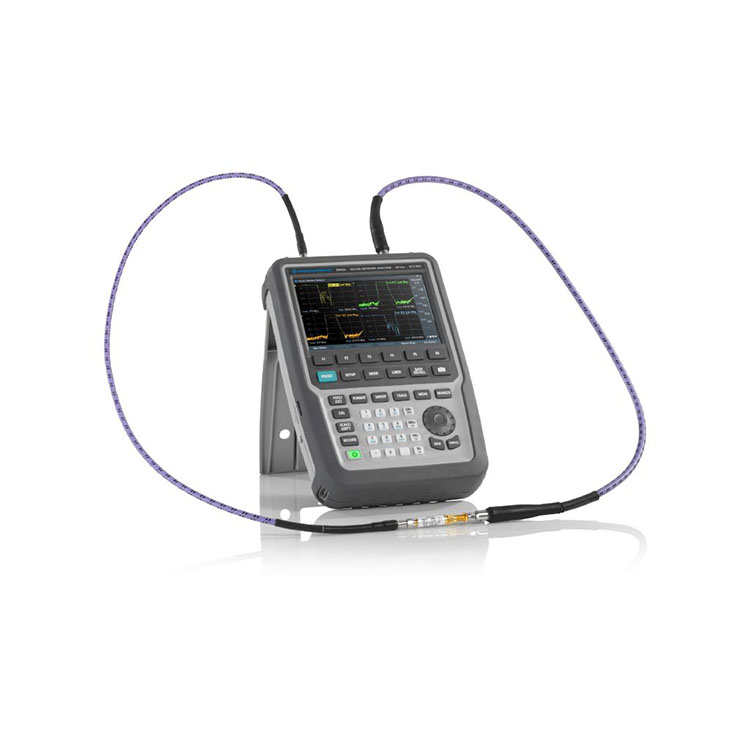

Măsurarea parametrului S (S11, S12, S21, S22) cu instrumentul de bază

Gama dinamică de 100 dB (tip.) pentru măsurători de izolare a filtrului și a antenei

Afișaj nereflectorizant, factor de formă mic, carcasă robustă (IP51)

Arhitectură cu patru receptori

Arhitectura RF sofisticată oferă acces la cele mai recente tipuri de calibrare

Arhitectura cu patru receptori constă din receptoare de referință și receptoare de testare dedicate atât la portul 1, cât și la portul 2. Acest lucru permite R&S®ZNH să accepte tipuri de calibrare mai avansate, cum ar fi calibrarea necunoscută prin, deschisă, scurtă și potrivire (UOSM). Această calibrare este utilă pentru DUT-urile cu diferite tipuri de conectori de intrare sau de ieșire la porturile de testare.

Arhitectură cu patru receptori

Comutare minimă între cele două porturi și calibrare sofisticată, cum ar fi UOSM

Centrală compactă

Performanță RF remarcabilă într-un factor de formă mic

Portabilitatea și amprenta mică a R&S®ZNH îl fac ideal pentru măsurători pe teren.

R&S®ZNH oferă, de asemenea, performanțe ridicate cu următoarele caracteristici:

Gamă largă de frecvență de la 30 kHz la 4/8/18/26,5 GHz pentru a susține o gamă largă de aplicații

Interval dinamic ridicat de până la 100 dB (tip.) pentru a măsura variații mari de nivel

Foarte precisă datorită unei amplitudini scăzute a zgomotului (RMS) de 0,0015 dB până la 0,0040 dB (tip.) și unei faze de zgomot în urmă (RMS) scăzut de 0,02 ° până la 0,04 ° (tip.)

Atenuator în trepte al receptorului încorporat la ambele porturi, care este reglabil în trepte de 5 dB de la 0 dB la 15 dB

Atenuator de trepte al receptorului

Mărește liniaritatea intervalului de putere de intrare a portului, ceea ce protejează analizorul împotriva supraîncărcării.

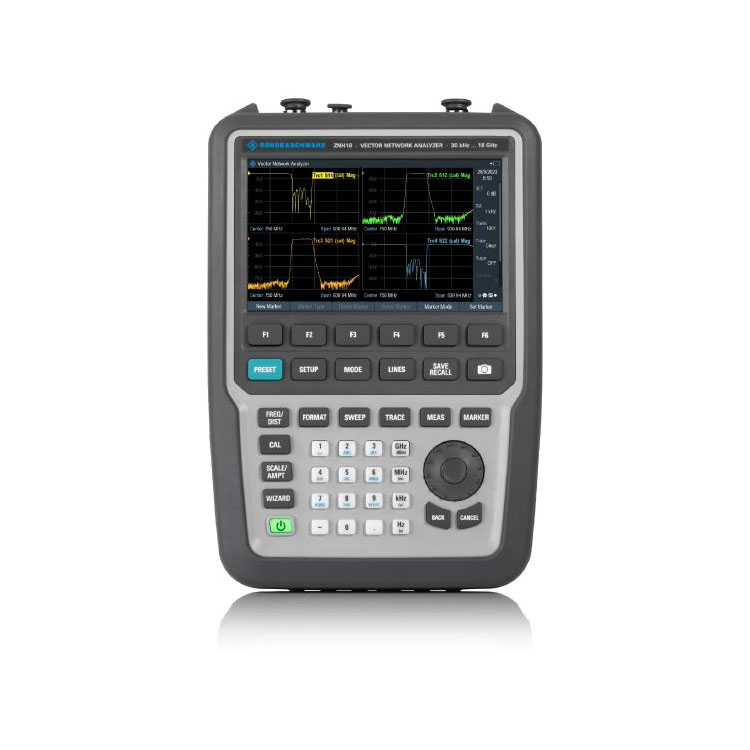

Simplu de operat

Multi-touchscreen, telecomandă și asistent de măsurare pentru o experiență de top pentru utilizator

Ecranul multi-touch oferă funcția standard de pinch-to-zoom disponibilă pe smartphone-uri. R&S®ZNH acceptă gesturi tipice de control al telefonului, ajutând utilizatorii să se simtă ca acasă. Chiar dacă operatorii nu pot accesa instrumentul direct, sunt disponibile aplicații gratuite de control de la distanță pentru PC, Android și iOS pentru o funcționare fără probleme. În plus, expertul de măsurare ajută la simplificarea măsurătorilor cu secvențe de testare automate, accelerând procesul de testare și reducând potențialul de eroare umană.

Funcție multi-touch

Ecran tactil capacitiv; operare intuitivă și nu este necesară calibrarea afișajului.

Configurare simplă

Configurare simplă și rapidă cu meniu de prezentare generală a configurației

R&S®ZNH are ambele taste și un buton rotativ, precum și comenzi cu ecran tactil. Tastele sunt mari și bine distanțate, permițând operarea ușoară atunci când purtați mănuși.

Ecranul tactil capacitiv oferă un nou tip de experiență de utilizator:

Interacționează direct cu elementele de pe ecran

Accesați rapid meniurile

Schimbați frecvența și intervalul

Adăugați/mutați/ștergeți marcatori

Și altele

Meniul de prezentare generală a configurației reduce pașii necesari pentru configurarea setărilor de măsurare, permițând configurarea rapidă.

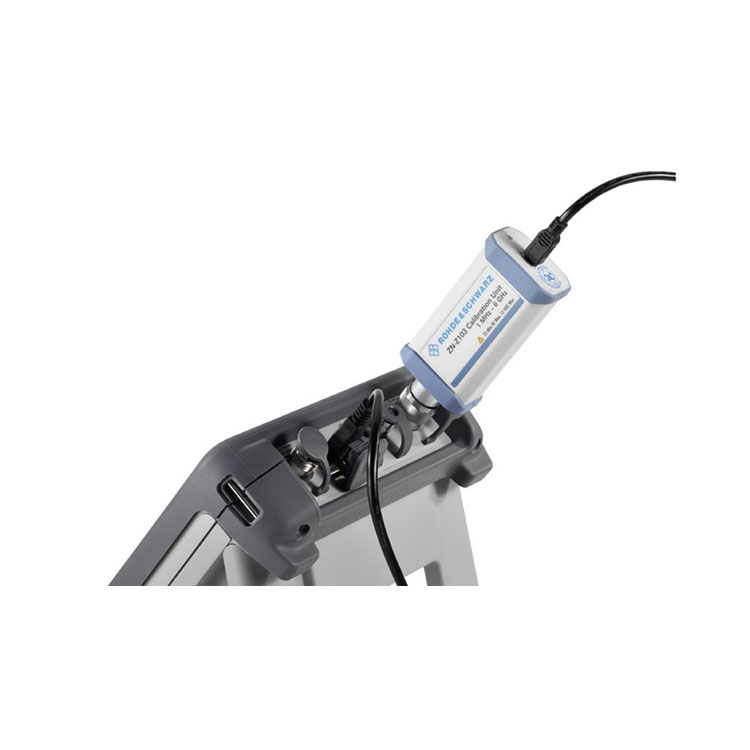

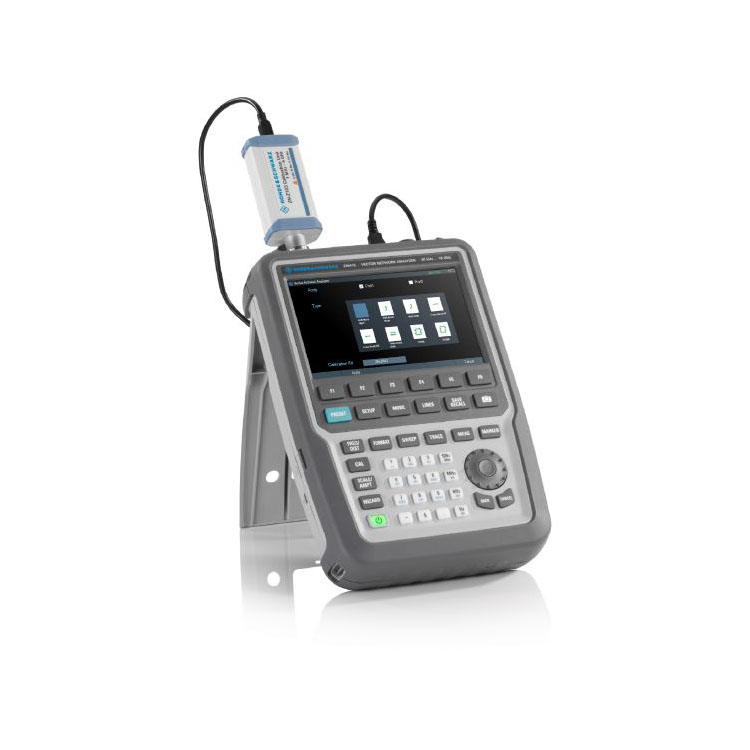

Calibrare flexibilă

Secvențele de calibrare definite de utilizator oferă o abordare flexibilă.

Simplu de adăugat valoare

Caracteristici standard cuprinzătoare și comanda simplă a opțiunilor

Unitatea de bază R&S®ZNH include:

Măsurătorile distanței până la defecțiune

Măsurătorile pierderii cablului cu un singur port

Măsurarea reflexiei

Măsurarea transmisiei

Patru parametri S (S₁₁, S₁₂, S₂₁, S₂₂)

Când sunt necesare funcții suplimentare, opțiunile sunt ușor de comandat. Toate opțiunile pot fi comandate transparent și independent, ceea ce înseamnă fără costuri ascunse și fără confuzie la comanda.

Configurare rapidă a afișajului parametrilor S în formatul dorit.

Patru măsurători ale parametrilor S sunt furnizate ca standard.
