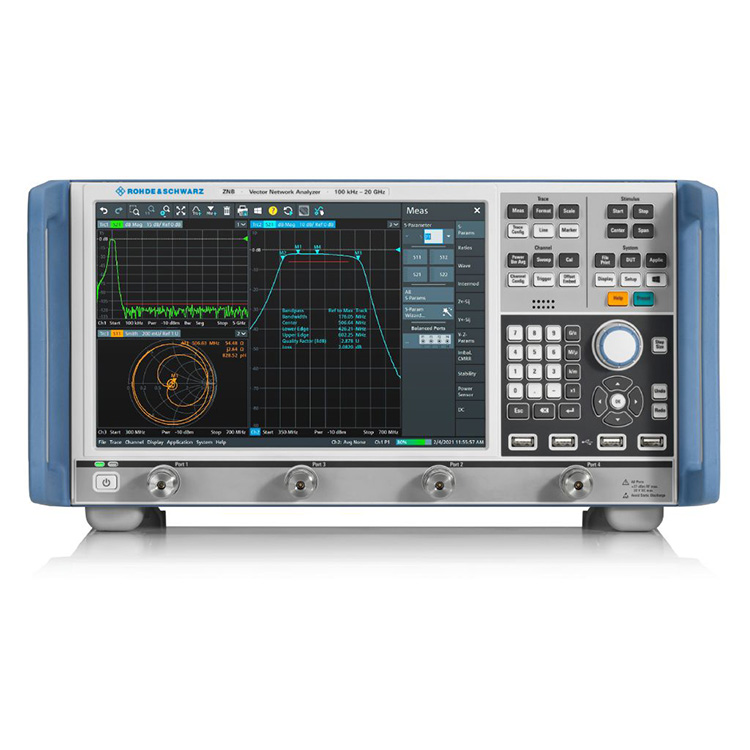

În calitate de producător profesionist, am dori să vă oferim analizoare de rețea vectoriale R&S ZNB8. Cu intervale de frecvență de la 9 kHz la 4,5/8,5 GHz și de la 100 kHz la 20/26,5/40/43,5 GHz, analizoarele de rețea sunt proiectate pentru radio mobil, produse electronice, precum și aplicații aerospațiale și de apărare și pot fi, de asemenea, utilizate în design cu circuite imprimate de viteză. R&S®ZNB este ideal pentru dezvoltarea, producerea și întreținerea componentelor RF, cum ar fi amplificatoare, mixere, filtre și cabluri.
| Modele | Porturi | Frecvență | Conectori |
| R&S®ZNB8 Numar de comanda 1334.3330.42 |
2 porturi | 8 GHz | N (f) |
| R&S®ZNB8 Numar de comanda 1334.3330.44 |
4 porturi | 8 GHz | N (f) |

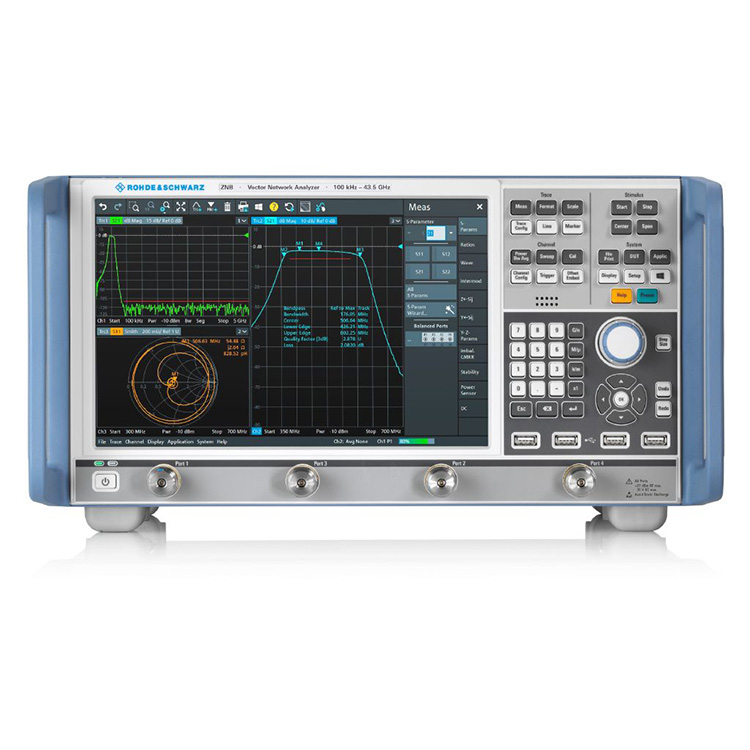

Gama de frecvențe de la 9 kHz la 43,5 GHz
Două sau patru porturi
Gamă dinamică largă de până la 140 dB
Timpi scurti de baleiere de 4 ms pentru 401 puncte
Gamă largă de măsurare a puterii de 98 dB
Conceput pentru a îndeplini cele mai înalte standarde
Receptoarele R&S®ZNB combină capacitatea de manipulare de mare putere cu sensibilitatea ridicată și zgomotul scăzut. Unitatea de bază R&S®ZNB are de obicei o gamă dinamică de 140 dB. Opțiunea R&S®ZNB8-B5x extinde intervalul dinamic până la 150 dB pentru măsurători între porturi. Analizorul măsoară parametrii S cu magnitudine foarte scăzută și deviere de fază, de obicei mai mici de 0,01 dB/°C și 0,15°/°C.
Un R&S®ZNB calibrat permite măsurători precise pe mai multe zile fără recalibrare.

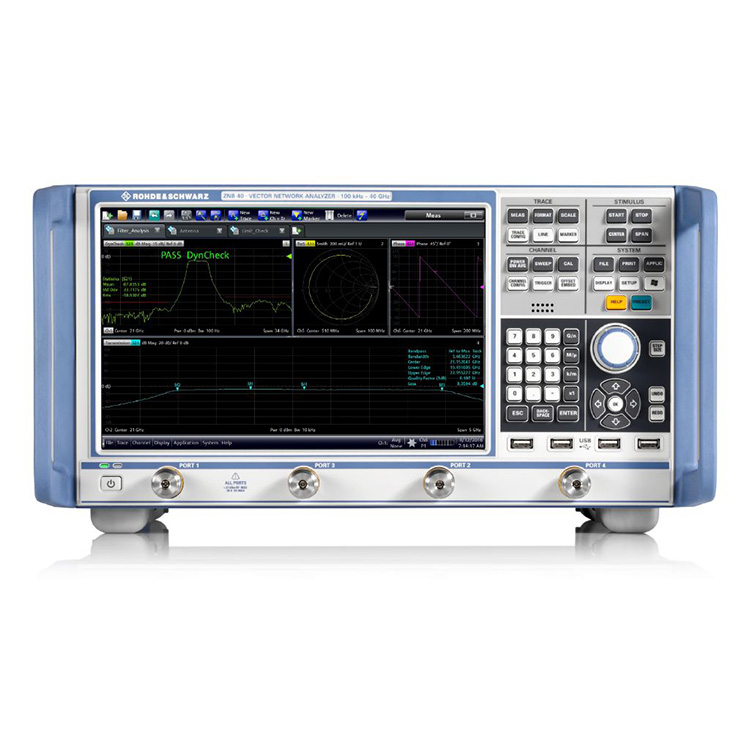

R&S®ZNB40 cu patru porturi.
Caracterizarea convenabilă a componentelor RF active și pasive
R&S®ZNB oferă multe caracteristici și opțiuni, inclusiv caracteristici de încorporare/deembedding, parametri S în mod mixt pentru caracterizarea DUT echilibrată și parametri S redefiniti pentru configurarea flexibilă a setării testului. De asemenea, sunt disponibile opțiuni de măsurare în domeniul timpului cu diagrame oculare, măsurători de conversie a frecvenței și două generatoare interne independente.
Măsurători rapide și control ușor al componentelor externe

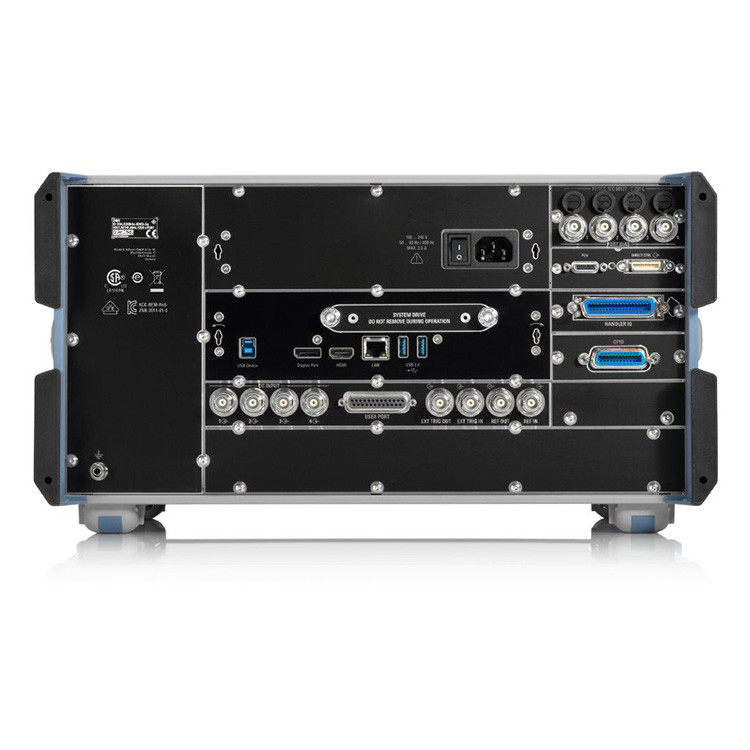

Timpii rapidi de stabilire a sintetizatorului oferă R&S®ZNB perioade de măsurare foarte scurte. Lățimile de bandă mari IF permit timpi de eșantionare rapidi. De asemenea, oferă procesare de mare viteză a datelor pe afișaj și transfer rapid de date LAN sau IEC/IEEE către controler. Caracteristici precum măturarea segmentată îmbunătățesc și mai mult timpii de măsurare. Modulele sau părțile externe pot fi controlate cu ușurință cu interfețe de control integrate, cum ar fi RFFE GPIO, GPIB și handler I/O.
Meniu pentru configurarea interfeței RFFE GPIO.
Măsurători pe până la 48 de porturi
R&S®ZNB în combinație cu diferite matrice de comutare este o soluție cuprinzătoare pentru măsurători complexe pe module cu până la 48 de porturi. Matricele de la Rohde & Schwarz oferă măsurători complete transversale pentru a determina toți parametrii S pentru un DUT multiport. Unitățile de calibrare automată cu până la 24 de porturi permit o calibrare rapidă și precisă.
R&S®ZNB cu două matrice de comutatoare R&S®ZN-Z84.
Accesorii diferite pentru calibrare, verificare și diverse măsurători
Truse mecanice de calibrare și verificare
Unități de calibrare automată
Cabluri de testare
Chei dinamometrice
Acceptă familia de senzori de putere R&S®NRP
și mult mai mult
