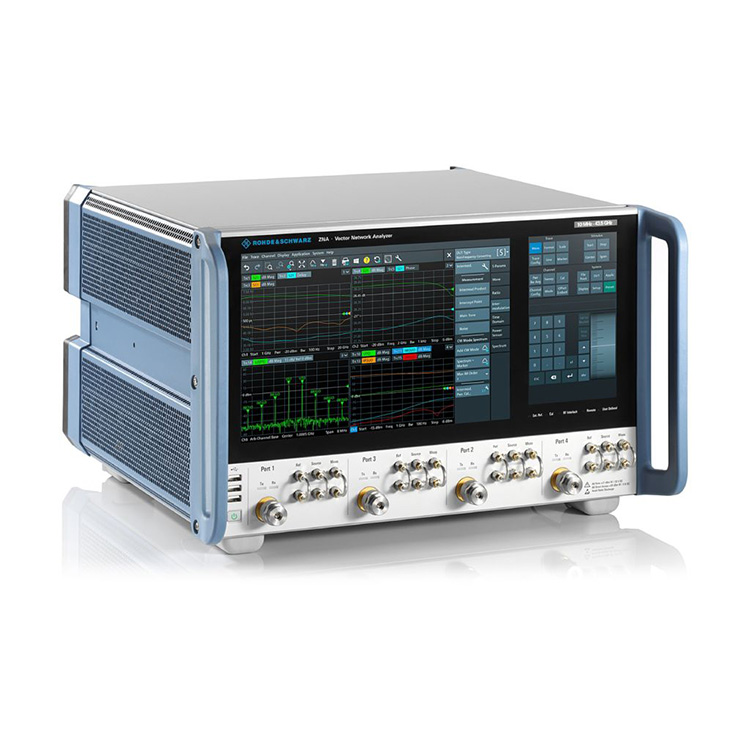

Următoarea este introducerea analizoarelor de rețea vectoriale R&S ZNA26 de înaltă calitate, sperând să vă ajute să o înțelegeți mai bine. Analizatoarele de rețea vectoriale R&S®ZNA sunt seria de vârf a portofoliului R&S VNA: performanța RF excelentă este combinată cu o gamă largă de caracteristici software și un concept hardware unic.
| Modele | Porturi | Frecvență | Conectori |
| R&S®ZNA26 Numar de comanda 1332.4500.22 |
2 porturi | 10 MHz până la 26,5 GHz | 3,5 mm (m) |
| R&S®ZNA26 Numar de comanda 1332.4500.26 |
4 porturi | 10 MHz până la 26,5 GHz | 3,5 mm (m) |
10 MHz până la 26,5/43,5/50/67 GHz (R&S®ZNA26/43/50/67)
Modele cu două sau patru porturi disponibile
Performanță RF excelentă
Până la patru surse integrate
Operare unică și intuitivă doar prin atingere
Performanță ridicată și viteză rapidă pentru sarcini avansate de măsurare
Măsurători precise asupra componentelor active și pasive
Gamă dinamică largă pentru a caracteriza chiar și dispozitivele cu blocare ridicată aflate în teste
Stabilitate excelentă, zgomot scăzut și date brute remarcabile ale sistemului pentru o fiabilitate ridicată
Precizie ridicată, potrivită și pentru aplicații de metrologie
Gamă largă de putere

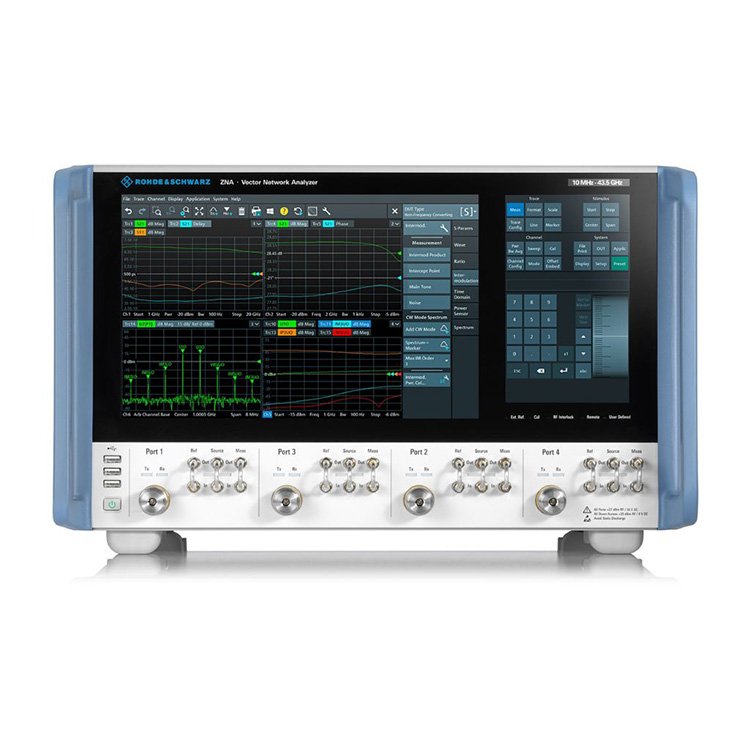

R&S®ZNA43 cu patru porturi și acces direct la canal
Sistem de măsurare puternic și universal
Acces direct la canal opțional pentru o gamă dinamică largă, setări de testare externe și integrare în sistem
Până la patru surse interne coerente de fază pentru flexibilitate ridicată și timpi scurti de măsurare
Până la două LO-uri interne ale receptorului pentru măsurători rapide ale mixerului cu zgomot scăzut
Până la opt receptoare independente pentru măsurători fiabile de fază multicanal
Până la patru modulatoare și generatoare de impulsuri interne
Atenuatoare opționale în trepte pentru sursă și receptor pentru extinderea domeniului de putere utilizabil
Măsurătorile provocatoare configurate intuitiv
Analiză în domeniul timpului și caracteristici extinse ca diagramă oculară pentru integritatea semnalului
Măsurătorile mixerului scalar și măsurătorile de conversie a frecvenței
Măsurătorile mixerului vectorial pentru măsurători avansate ale mixerului
Măsurători de conversie a frecvenței pe mixere/convertoare fără acces LO
Mod de analiză a spectrului pentru o analiză extinsă a dispozitivului testat
Calculul incertitudinii de măsurare în timp real plus măsurarea de verificare (METAS VNA Tools)
Operare intuitivă bazată pe atingere cu interfață de utilizator sofisticată
Două ecrane tactile independente pentru o operare convenabilă
Este posibilă afișarea conținutului selectat de utilizator (de exemplu, comenzi SCPI) pe un ecran mai mic
Operare eficientă cu gesturi multi-touch
Configurare gratuită a canalelor, diagrame cu drag-and-drop
Abordare centrată pe DUT care se adaptează la cerințele utilizatorului și optimizează setările
Caracteristici extinse de evaluare pentru analiza detaliată a urmelor de măsurare
Capabilitati avansate de masurare
Extindere de frecvență până la 1,1 THz cu familiile de convertoare R&S®ZVA-Z și R&S®ZC.
Accesorii diferite pentru calibrare, verificare și diferite măsurători
Truse mecanice de calibrare și verificare
Unități de calibrare automată
Unități de calibrare inline pentru reîmprospătarea in situ a datelor de calibrare
Cabluri de testare
Chei dinamometrice
Suport pentru familia de senzori de putere R&S®NRP
Unitate de calibrare automată, senzor de putere și mixer de calibrare.
