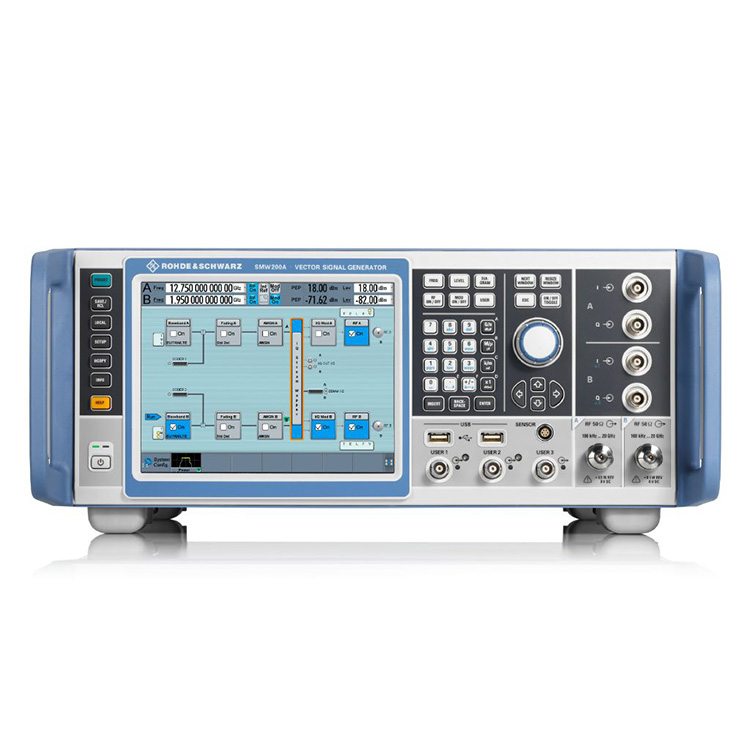

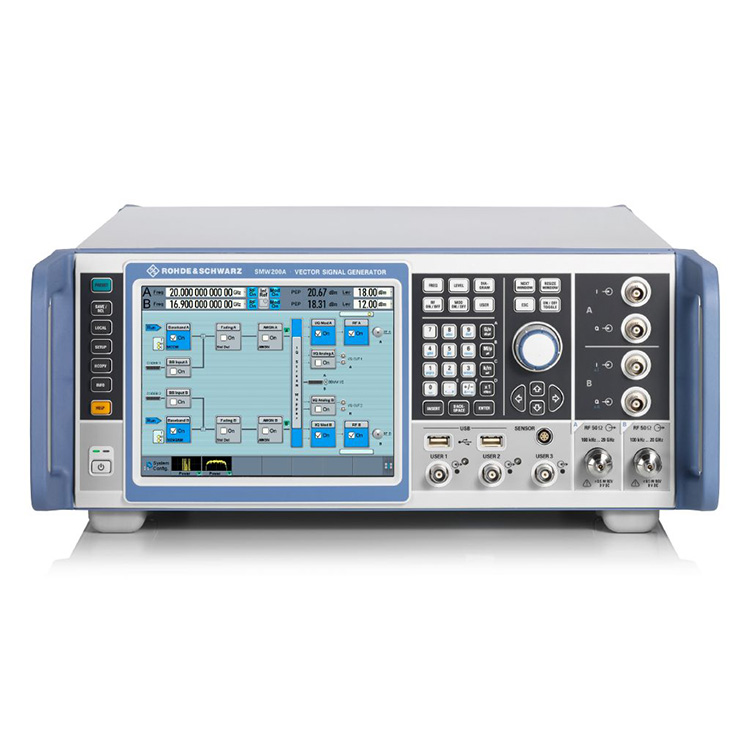

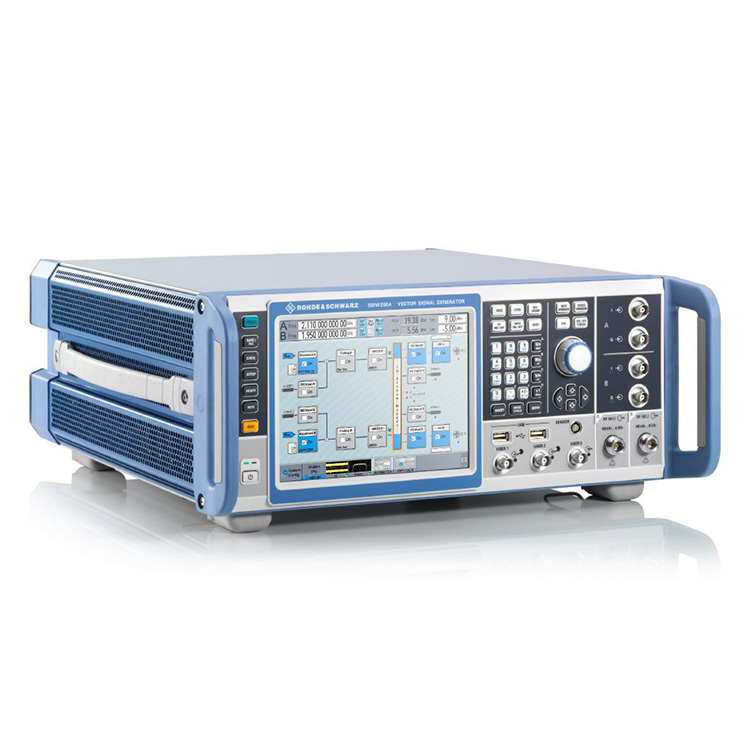

În calitate de producător profesionist, am dori să vă oferim generatoare de semnal R&S SZU100A. De asemenea, poate fi echipat cu maximum două module de bandă de bază interne și patru module de simulare de decolorare. Acest concept produce două generatoare de semnal vectoriale complete într-o singură unitate, permițând generarea ușoară de scenarii de semnal complexe.
| Numele produsului | Gama de frecvente | Interval de nivel | Lățimea de bandă de modulație I/Q | Armonice |
| R&S®SZU100A | 100 kHz - 67 GHz | -120dBm - +18dBm | 2 GHz intern 2 GHz extern |
< -55dBc >3,5GHz |
Gamă de frecvență de până la 67 GHz (cale duală: până la 44 GHz)
lățime de bandă de modulație de 2 GHz
Fading integrat cu o lățime de bandă de până la 800 MHz și până la 8x8 MIMO
Generarea de semnal pentru toate standardele majore de comunicații digitale
Simulator avansat de GNSS și radar
În calitate de producător profesionist, am dori să vă oferim generatoare de semnal R&S SZU100A. Cerințele de performanță și funcționalitate variază în funcție de configurarea și aplicația testului. R&S®SZU100A este de neegalat în stăpânirea acestor cerințe variate și stabilește noi standarde pentru generatoarele de semnal. La dezvoltarea și verificarea oricărui tip de DUT, inclusiv componente, module și stații de bază complete – R&S®SZU100A generează cu ușurință semnalele de testare adecvate cu performanțe de top. R&S®SZU100A are un design modular flexibil care poate fi echipat cu exact opțiunile necesare aplicațiilor. Orice configurație este posibilă, de la un generator de semnal vectorial clasic cu o singură cale până la un tester de receptor MIMO multicanal.

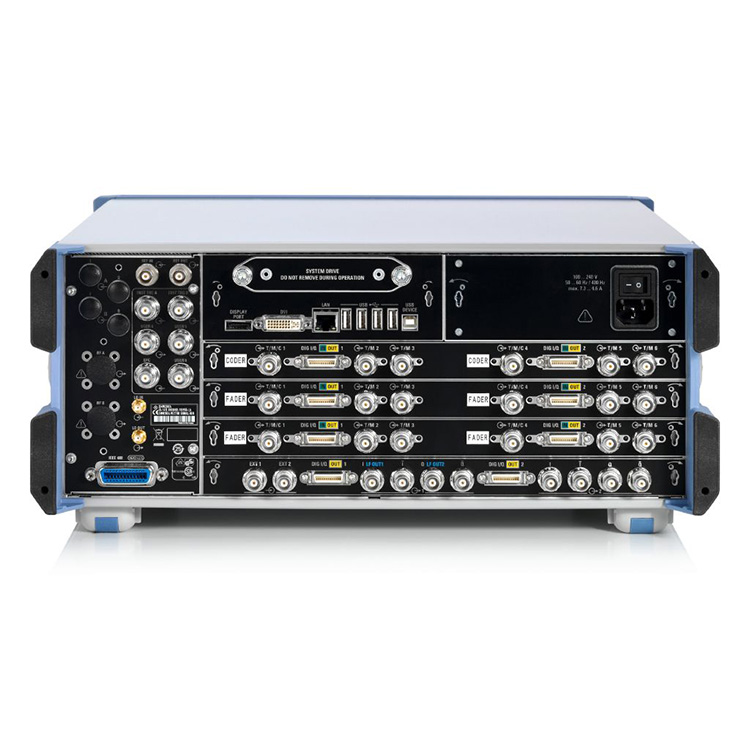

R&S®SZU100A acoperă intervalul de frecvență de până la 67 GHz ca instrument cu o singură cale și până la 44 GHz ca instrument cu dublă cale. De asemenea, poate fi echipat cu maximum două module de bandă de bază interne și patru module de simulare de decolorare. Acest concept produce două generatoare de semnal vectoriale complete într-o singură unitate, permițând generarea ușoară de scenarii de semnal complexe.
Sintetizatorul standard de înaltă calitate din R&S®SZU100A oferă zgomot de fază SSB excepțional și performanță nearmonică. Sunt disponibile mai multe opțiuni cu zgomot de fază scăzut pentru a îmbunătăți și mai mult performanța. Opțiunile de zgomot de fază ultra-scăzut R&S®SMW-B711/B721 asigură cea mai bună performanță de zgomot de fază din clasă. R&S®SZU100A este perfect pentru măsurători care necesită puritate spectrală.
Modulatorul I/Q de bandă largă cu lățime de bandă RF de până la 2 GHz acoperă toate aplicațiile din gama sa de frecvență, inclusiv comunicații fără fir, comunicații prin satelit și radar. Banda de bază internă poate genera semnale cu o lățime de bandă de modulație RF de maximum 2 GHz.
Convertoarele D/A de ultimă generație și designul excelent al lanțului RF asigură un răspuns excepțional de frecvență de modulație de < 0,4 dB pe o lățime de bandă de 2 GHz cu performanță EVM excelentă.

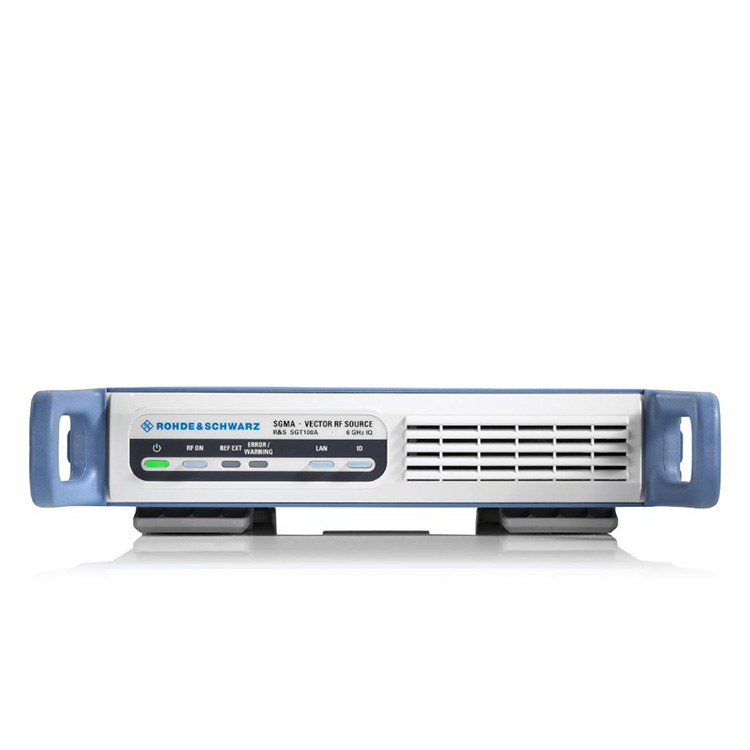

R&S®SZU100A oferă emulare integrată a canalului pentru până la 800 MHz de lățime de bandă care se estompează. Profilurile de estompare pentru toate standardele majore sunt disponibile ca presetări. Cu până la 64 de canale de fading, toate scenariile cheie de fading MIMO, cum ar fi 2x2, 3x3, 4x4, 8x4, 4x8 și 8x8 pot fi configurate într-un singur instrument. Este acceptată, de asemenea, agregarea a până la opt purtători, iar modulele generatoare de semnal SGT100A pot fi conectate pentru a oferi până la opt căi RF.

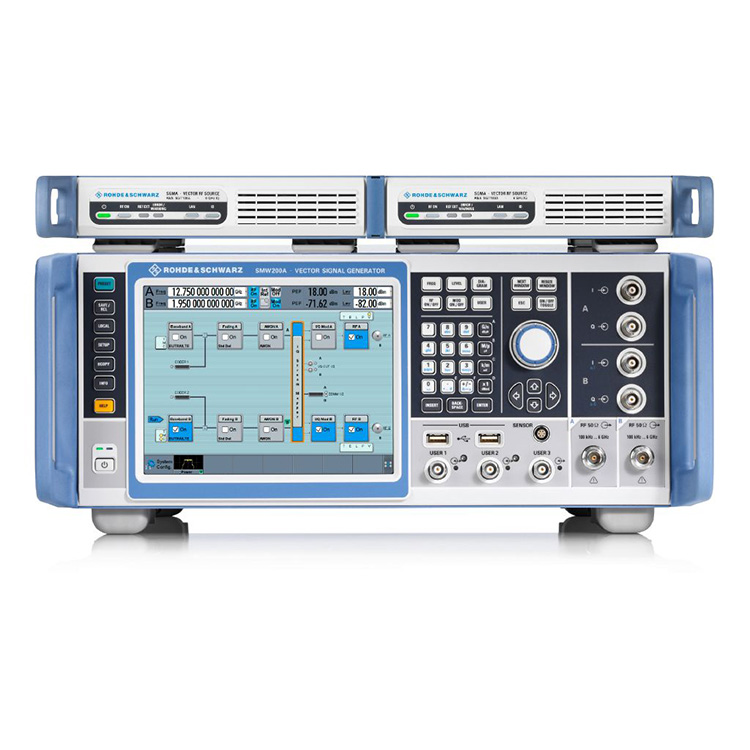

R&S®SZU100A cu două căi cu șase module generatoare de semnal R&S®SGT100A operate de la R&S®SZU100A;
Funcția grafică R&S®SZU100A încorporată afișează semnalele generate în timp real. Utilizatorul poate selecta tipul de afișare, de ex. I/Q în funcție de timp, spectru de frecvență, diagramă vectorială sau CCDF. R&S®SZU100A oferă, de asemenea, un macro recorder SCPI cu generator de cod, care înregistrează toți pașii manuali de operare pentru a genera un fișier cu o secvență de comandă de la distanță. Șabloanele de cod integrate sunt furnizate pentru generarea directă a codului executabil pentru MATLAB®, CVI sau Python.
Monitorizarea grafică a semnalului în timp real este extrem de utilă atunci când se generează semnale complexe.
Standarde de comunicații fără fir
Urmărire în timp real a plicului
simulare GNSS
Simulare radar
