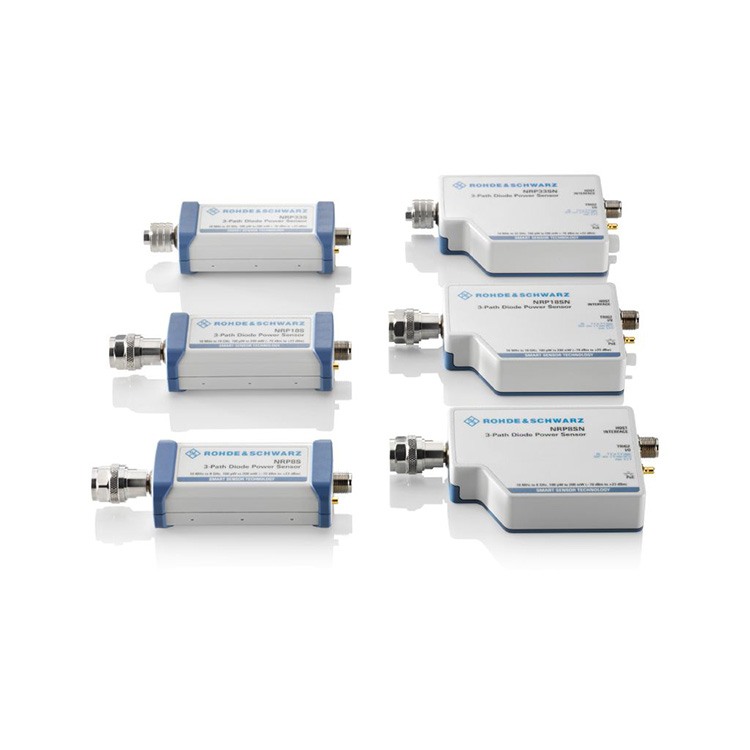

În calitate de producător profesionist, am dori să vă oferim senzori de putere cu diode cu trei căi R&S NRP18ST. Senzorii de putere cu diode cu trei căi sunt potriviți pentru numeroase aplicații, deoarece acceptă medie continuă, medie în explozie, medie interval de timp, medie de poartă și măsurători de urme.
| Modele | R&S®NRP18S |
| Gama de frecvente | 10 MHz - 18 GHz |
| Interval de nivel | -70 dBm - +23 dBm |
| interfață LAN | |
| Tip conector | N (m) |
Măsurători rapide și precise de putere pentru semnale CW și modulate
100.000 de citiri/s

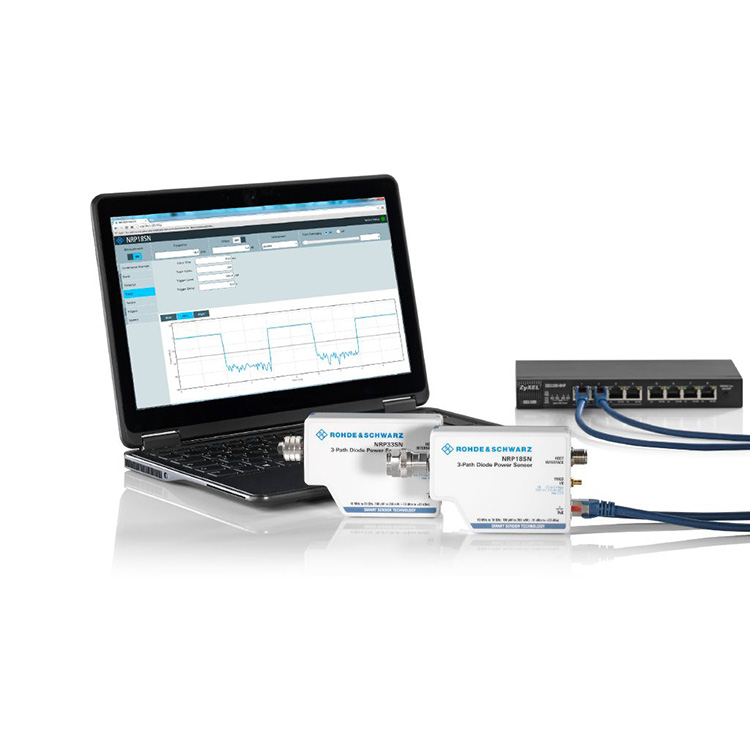

Control și monitorizare prin LAN și USB
Senzori pentru aplicații de mare putere
Funcționare flexibilă cu unitatea de bază R&S®NRX
În calitate de producător profesionist, am dori să vă oferim senzori de putere cu diode cu trei căi R&S NRP18ST. Senzorii de putere R&S®NRPxxS/SN folosesc trei căi separate pentru diode, fiecare operată în intervalul optim de detector. Ca rezultat, puterea medie poate fi determinată cu o precizie ridicată, independent de tipul de modulație. Rezultatele măsurătorilor sunt greu afectate de semnale interferente sau de armonici. Prin urmare, senzorii de putere R&S®NRPxxS/SN se comportă într-un mod similar cu senzorii de putere termică, dar oferă viteză semnificativ mai mare. Acestea oferă o gamă dinamică de până la 93 dB cu o limită inferioară excelentă de măsurare de –70 dBm.
Soluție ideală pentru multe aplicații
Senzorii de putere cu diode cu trei căi sunt potriviți pentru numeroase aplicații, deoarece acceptă medie continuă, medie în explozie, medie interval de timp, medie de poartă și măsurători de urme. Dispunând de performanțe remarcabile și viteză și acuratețe de măsurare fără precedent, senzorii pot fi utilizați pentru a efectua măsurători precise de putere medie pe semnale wireless precum GSM și 3GPP, precum și pe semnale cu lățime de bandă mai mare, cum ar fi LTE, LTE-Advanced sau 5G.
Concept îmbunătățit de trei căi
Senzorii de putere R&S®NRPxxS(N) folosesc trei căi separate pentru diode, fiecare operat în intervalul optim de detector. Puterea medie poate fi determinată cu mare precizie, indiferent de tipul de modulație. Rezultatele măsurătorilor sunt greu afectate de semnale interferente sau de armonici. Prin urmare, senzorii de putere R&S®NRPxxS(N) se comportă similar cu senzorii de putere termică, dar oferă viteză semnificativ mai mare și o gamă dinamică de până la 93 dB.
Chiar și la niveluri scăzute până la -70 dBm
Pentru a crește acuratețea măsurării la niveluri scăzute, este necesar să se facă o medie a mai multor valori măsurate. În timp ce media reduce componenta zgomotului, încetinește și măsurarea. Prin urmare, senzorii de putere R&S®NRPxxS(N) au fost proiectați având în vedere un zgomot de măsurare extrem de scăzut.
Senzorii de putere R&S®NRPxxS(N) pot efectua măsurători până la o limită inferioară de –70 dBm cu cea mai mare viteză și precizie disponibile în prezent pe piață.
Măsurare timp nelimitat cu până la 100.000 de măsurători/s
În modul mediu rapid și continuu, senzorii de putere R&S®NRPxxS(N) pot efectua până la 100.000 de măsurători declanșate/s cu un timp minim de repetiție a declanșării de 100 µs fără a pierde nicio măsurătoare. Această viteză de măsurare este atinsă prin utilizarea modului tampon. În modul tampon, toate datele măsurate sunt colectate în interiorul senzorului și transmise într-un singur bloc către gazda senzorului. Senzorii R&S®NRPxxS(N) efectuează noul mod rapid fără limitare de timp!

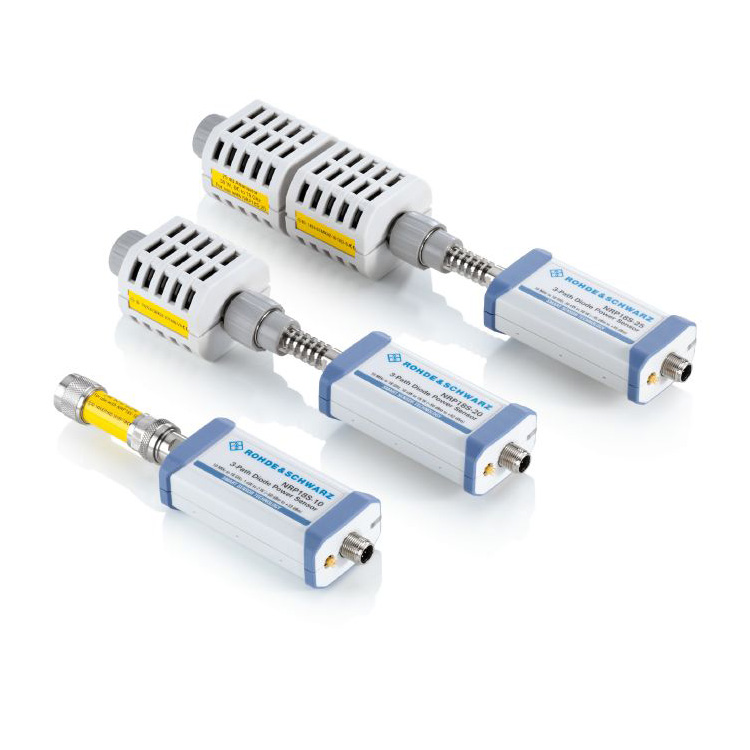

Efectuați măsurători de putere de până la 30 W
Senzorii de putere cu diodă cu trei căi de mare putere R&S®NRP18S-10, R&S®NRP18S-20 și R&S®NRP18S-25 constau dintr-un R&S®NRP18S și un atenuator de 10/20/25 dB în amonte. Acestea sunt capabile să efectueze măsurători de putere de până la 2 W, 15 W și 30 W. Când sunt utilizate cu atenuator, erorile de nepotrivire dintre senzor și atenuator sunt corectate automat. Parametrii S pentru atenuator sunt determinați și stocați în senzor în timpul producției.

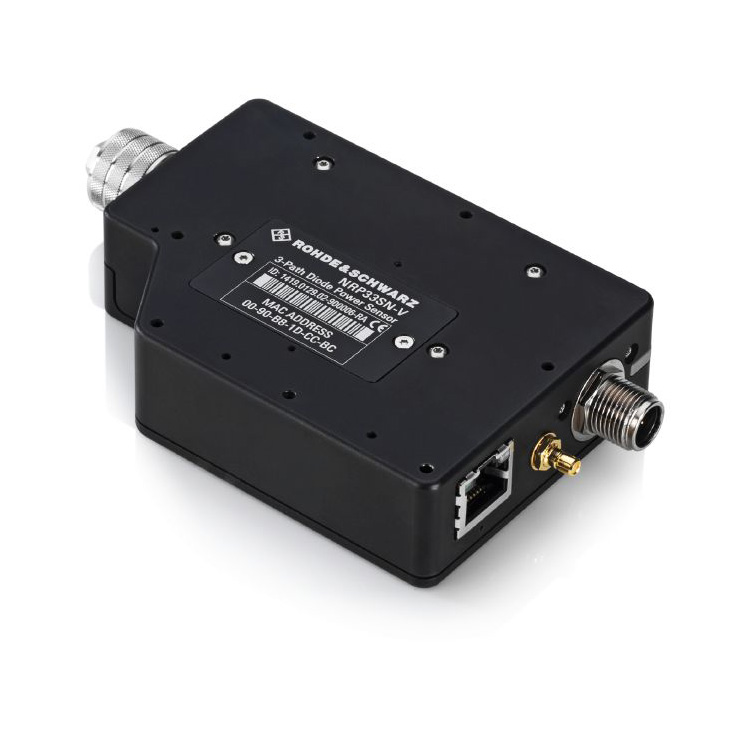

Special conceput pentru utilizare în camere cu vid termic (TVAC).
Senzorul de putere R&S®NRPxxSN-V compatibil TVAC este proiectat pentru aplicații de comunicații prin satelit într-un interval de frecvență de până la 67 GHz. Toate componentele sunt coapte într-o cameră de vid în timpul procesului de producție, astfel încât degajarea este redusă la minimum. Datorită capacității lor LAN, senzorii de putere pot fi controlați și monitorizați cu ușurință din exteriorul camerei, în timp ce orificiile de aerisire din carcasă asigură egalizarea presiunii.
