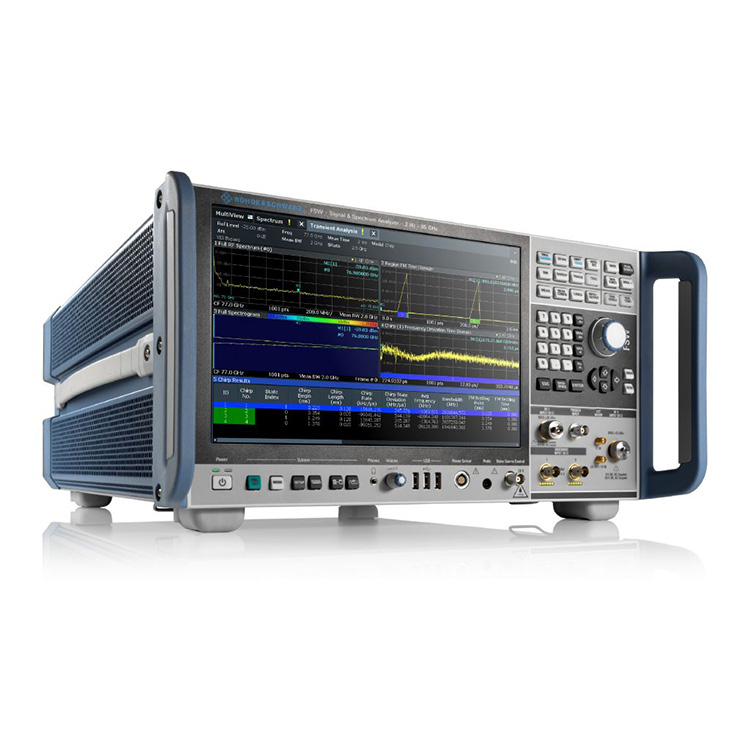

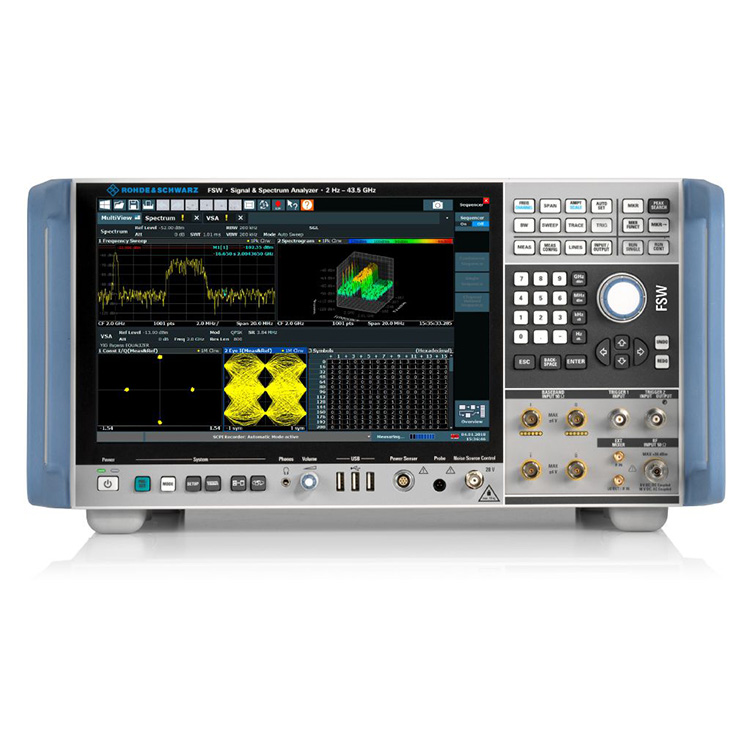

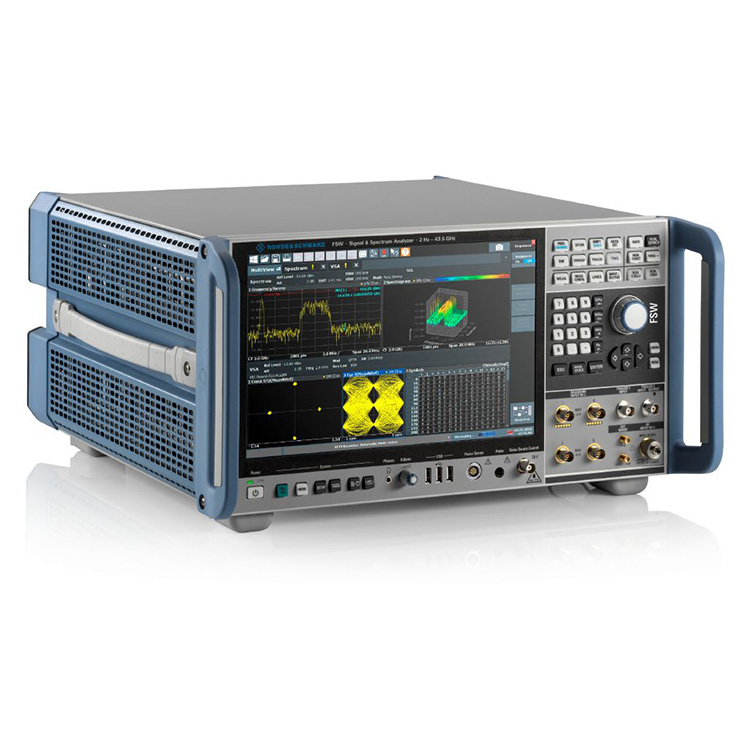

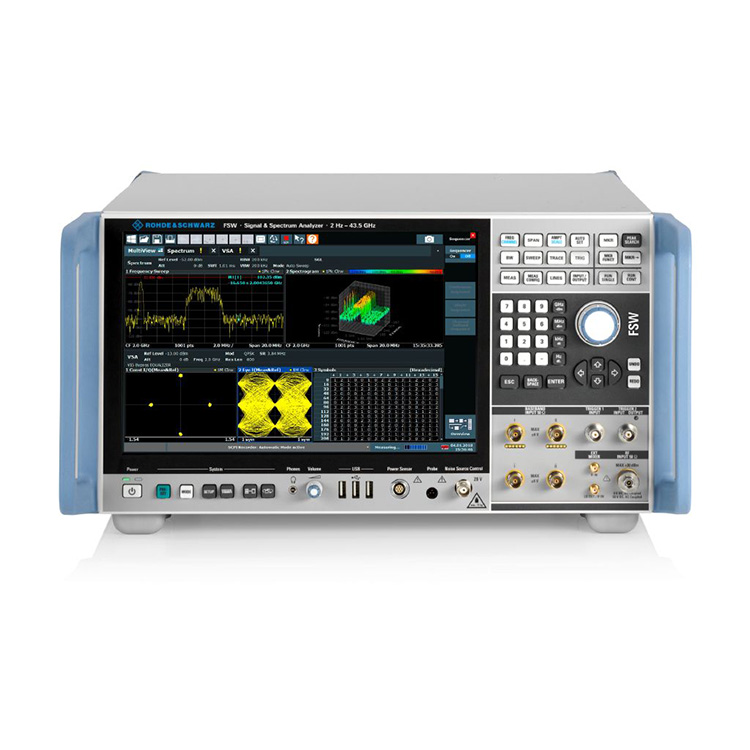

În calitate de producător profesionist, am dori să vă oferim Analizorul de semnal și spectru R&S FSW85. Și vă vom oferi cel mai bun serviciu post-vânzare și livrare la timp. Analizatoarele avansate de semnal și spectru includ adesea caracteristici pentru analiza aprofundată a schemelor de modulație utilizate în sistemele de comunicații.
| Modele | Gama de frecvente | Zgomot de fază | Max. lățimea benzii de analiză |
| R&S®FSW85 Numar de comanda 1331.5003.85 |
2 Hz - 85 GHz (cu opțiunea R&S®FSW-B90G: 2 Hz - 90 GHz) | < –136 dBc (1 Hz) (f = 1 GHz, offset de 10 kHz) |
512 MHz |
Zgomot de fază scăzut de neegalat și cea mai bună sensibilitate de pe piață
Lățimea de bandă de analiză internă de 8,3 GHz
Lățime de bandă de analiză în timp real de 800 MHz
Recorderul SCPI simplifică generarea codului
Gama dinamică ridicată permite performanțe remarcabile EVM
Performanță RF care îndeplinește cerințele exigente
Analizorul de semnal și spectru R&S FSW85 redefinește analizatoarele de semnal și spectru de vârf, oferind zgomot de fază RF superior, nivelul mediu de zgomot afișat, suprimarea intermodulației și intervalul dinamic pentru măsurători ACLR și armonice.
Zgomot de fază
Zgomot de fază la frecvența purtătoare de 10 GHz la un decalaj de 10 kHz față de purtătoare: tip. –133 dBc (1 Hz).
Proiectat pentru comoditate
Ecran multitouch de înaltă rezoluție de 12,1 inchi cu suport pentru gesturi - design plat cu aspect și senzație Windows 10
Diferite măsurători pot fi afișate simultan în ferestre separate, ceea ce face interpretarea rezultatelor mai ușoară
Înregistratorul SCPI încorporat simplifică generarea de cod pentru măsurători automate, controlate de la distanță
Interfață de utilizator convenabilă
R&S®FSW avansat cu rezoluție înaltă de 12,1 inchi, afișaj multitouch și multe altele.
Analiză aprofundată a semnalului stratului fizic 5G
Lățimea de bandă internă largă de analiză scalabilă R&S®FSW, de până la 8,3 GHz, vă permite să captați întreaga lățime de bandă a semnalului pe legătură în jos și să evaluați întregul sistem.
Opțiunile R&S®FSW-K144 și R&S®FSW-K145 acoperă măsurătorile în bandă pe legătura descendentă și ascendentă ale 3GPP 5G NR. Fiecare subcadru de semnal este analizat și sunt furnizate o gamă largă de rezultate de măsurare, inclusiv EVM, frecvența și puterea diferitelor canale și semnale.
R&S®FSW-K144 5G Nouă aplicație Radio downlink
R&S®FSW-K144 detectează și setează automat mulți parametri, oferindu-vă mai mult timp pentru a vă concentra asupra informațiilor din analiza detaliată.
Analiză rapidă și cuprinzătoare a semnalului radar
Pe lângă lățimea de bandă largă de analiză (până la 8,3 GHz), funcțiile de analiză R&S®FSW sunt esențiale pentru testarea radar.
Aplicația de măsurare a pulsului R&S®FSW-K6 măsoară toți parametrii relevanți ai pulsului la atingerea unei taste
Opțiunea de măsurare a lobului lateral R&S®FSW-K6S măsoară parametrii de compresie a pulsului
Opțiunea R&S®FSW-K60/K60H analizează semnalele de salt de frecvență
Opțiune de măsurare a pulsului R&S®FSW-K6
Aplicația de măsurare a pulsului R&S®FSW-K6 măsoară toți parametrii relevanți ai pulsului la atingerea unui buton.
Analiza semnalului de bandă largă fără imagini în banda E
Analizorul de semnal și spectru R&S®FSW85 dispune de un preselector YIG pentru frecvențe între 8 GHz și 85 GHz, oferind o analiză a spectrului fără imagini. Lățimea de bandă largă de analiză (până la 8,3 GHz) combinată cu opțiunea de analiză tranzitorie/măsurare ciripit R&S®FSW-K60/-K60C vă permite să caracterizați semnale FMCW late de până la 5 GHz, cum ar fi cele utilizate în radarele auto.
Măsurătorile radar auto
Semnal FMCW cu lățime de bandă de 2 GHz la 77 GHz măsurat cu opțiunea R&S®FSW-K60C și extensia internă a lățimii de bandă de 2 GHz R&S®FSW-B2001
Soluții de măsurare de înaltă performanță pentru proiectarea, dezvoltarea și testarea sarcinilor utile de satelit, subsistemelor și componentelor sarcinii utile
R&S®FSW oferă aplicații de măsurare dedicate pentru cele mai critice măsurători, cum ar fi întârzierea grupului, liniaritatea, transferul câștigului, raportul de putere a zgomotului (NPR), etc. De asemenea, demodulează semnalele RF prin satelit de mai multe standarde, cum ar fi DVB-S2X și OneWeb. Lățimea de bandă largă de analiză scalabilă R&S®FSW (până la 8,3 GHz) răspunde cererii tot mai mari pentru lățimi de bandă largi de semnal.
R&S®FSW-K17 măsurători de întârziere de grup multipurtător
Măsoară întârzierea absolută și relativă a grupului cu o precizie ridicată în milisecunde.
Nu ratați nimic cu opțiunea de analiză a spectrului în timp real
Opțiunile în timp real R&S®FSW permit utilizatorilor să detecteze în mod fiabil interferențe sporadice extrem de scurte în intervalul de nanosecunde chiar și în imediata apropiere a purtătorilor puternici – într-o lățime de bandă de până la 800 MHz. Analiza spectrului în timp real permite utilizatorilor să analizeze algoritmii de salt de frecvență existenți și să creeze alții alternativi pentru a preveni coliziunile între semnale de standarde diferite care operează în aceeași bandă de frecvență.
Spectrul în timp real al benzii ISM la 2,4 GHz
Analizează și previne coliziunile între semnale de diferite standarde care funcționează în aceeași bandă de frecvență (de exemplu, WLAN și Bluetooth®).
Analiza semnalului digital
Opțiunea de analiză vectorială a semnalului R&S®FSW-K70 permite utilizatorilor să analizeze flexibil purtătorii unici modulați digital până la nivelul de biți. Conceptul de operare clar structurat simplifică măsurătorile în ciuda unei game largi de instrumente de analiză. R&S®FSW-K70M permite analiza semnalelor cu două scheme de modulație diferite, cum ar fi semnalele DVB-S2X. Extensia R&S®FSW-K70P măsoară eroarea de bit brut rata (BER) pe datele PRBS până la PRBS23.
Analiza unui semnal modulat 1024QAM
Diagrama constelației, tabelul de rezultate, tabelul de simboluri și distribuția EVM.
