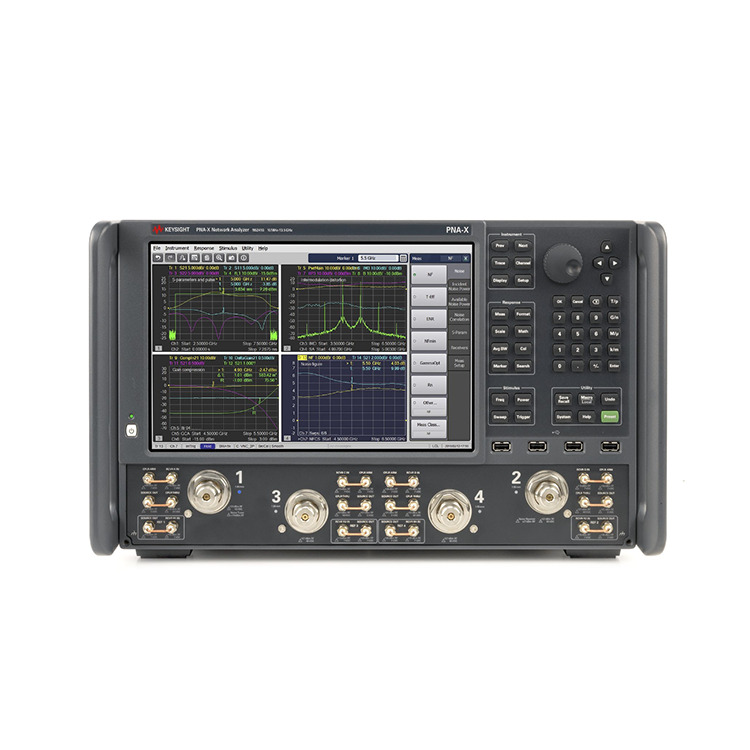

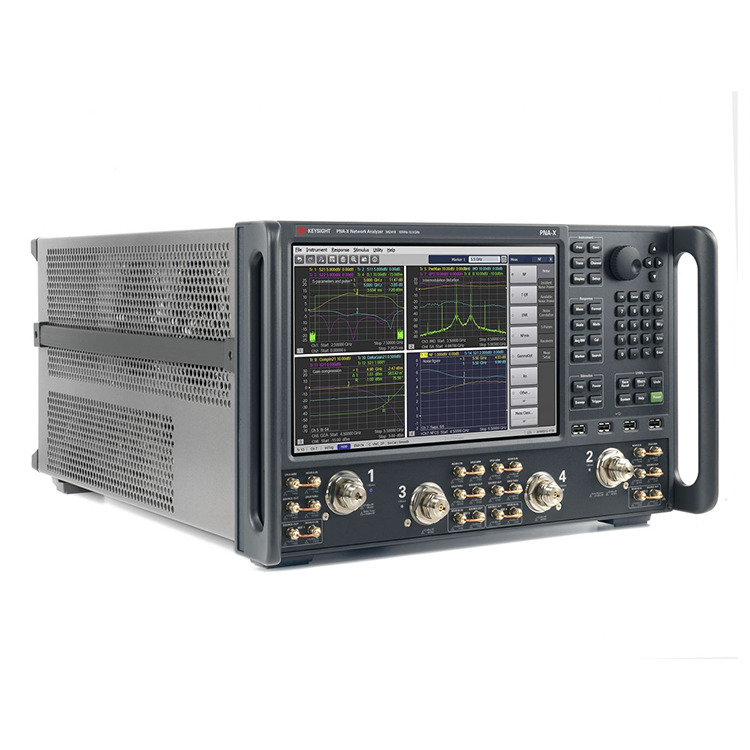

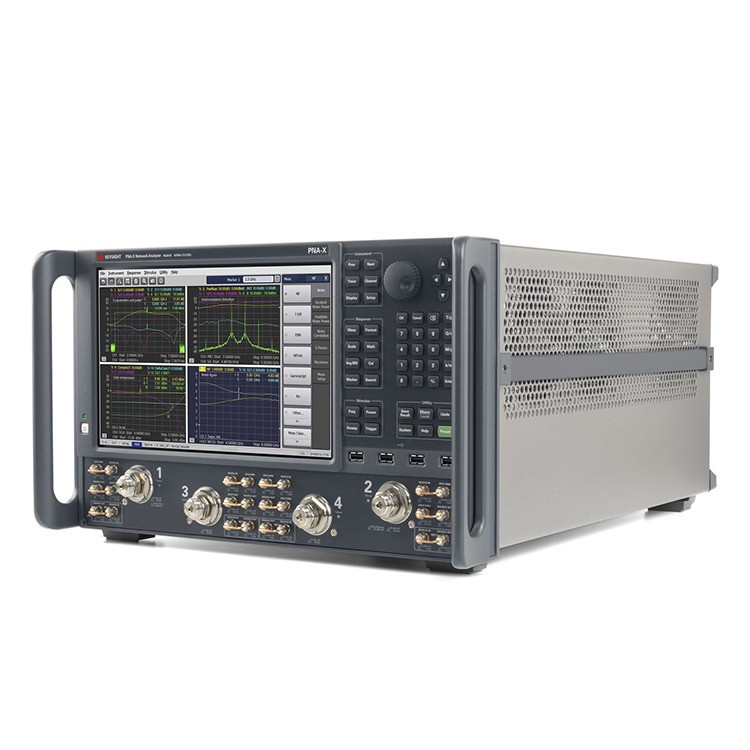

În calitate de producător profesionist, am dori să vă oferim analizoare de rețea N5244B PNA-X. Analizorul de rețea cu microunde N5244B PNA-X 10 MHz până la 43,5 GHz, 2 și 4 porturi, este un motor de testare integrat și flexibil care poate măsura dispozitive active, cum ar fi amplificatoare, mixere și convertoare de frecvență.
Atingeți o excelență de neegalat
Mai mult decât un simplu analizor de rețea vectorială, PNA-X este cel mai integrat și mai flexibil motor de testare cu microunde din lume pentru măsurarea dispozitivelor active, cum ar fi amplificatoare, mixere și convertoare de frecvență. Hardware-ul include două surse interne de semnal, un combinator de semnal, receptori de parametri S și de zgomot, modulatoare și generatoare de impulsuri și un set de comutatoare și puncte de acces RF. Aceste caracteristici hardware oferă un nucleu puternic pentru o gamă largă de măsurători liniare și neliniare, toate cu un singur set de conexiuni la dispozitivul testat.
Simplificați-vă sistemul de testare prin înlocuirea unui întreg rack de echipamente cu un analizor de rețea PNA-X.
Reduceți timpul de testare cu cea mai largă gamă de aplicații de măsurare cu o singură conexiune.
Testați cu precizie caracterizarea dispozitivelor liniare și neliniare folosind corecția avansată a erorilor.
Alegeți din cea mai largă gamă de aplicații de măsurare din industrie pentru viteză, precizie și ușurință de utilizare în testul RF avansat.
Accelerați percepția asupra comportamentului componentelor folosind un afișaj multitouch și o interfață intuitivă pentru utilizator.
Analizoare de rețea N5244B PNA-X Date cheie de performanță
Putere mare de ieșire a sursei de la +13 dBm la 1 GHz până la +11 dBm la 67 GHz
Interval dinamic ridicat: 134 dB la 20 GHz la portul de testare
Urmă de zgomot scăzut: 0,002 dB rms la o lățime de bandă de 1 kHz
Podea cu zgomot redus al receptorului
Nivel ridicat de compresie al receptorului
Viteză de măsurare rapidă: 3,6 până la 23 μs/punct
Stabilitate ridicată: < 0,03 dB/°C
| Gama de frecvente | 900 Hz până la 67 GHz |
| Urme de zgomot | 0,002 dB RMS |
| Porturi încorporate | 2 sau 4 |
| Cel mai bun timp de baleiaj de 201 de puncte | 5,5 până la 9,7 ms |
| Frecvența maximă: | 43,5 GHz |
| Interval dinamic: | 127 dB la 35 GHz |
| Putere de iesire: | 12 dBm |
