În calitate de producător profesionist, am dori să vă oferim multimetre digitale Fluke8558A de înaltă calitate. 8558A împarte aceeași platformă ca și multimetrul de referință 8588A complet încărcat.
În calitate de producător profesionist, am dori să vă oferim multimetre digitale Fluke8558A de înaltă calitate. Multimetrul 8558A de 8,5 cifre oferă digitizare de înaltă rezoluție de 5 mega-probe pe secundă pentru automatizarea sistemului în laboratoare și medii de testare de producție. Noul design de sistem de mare viteză Fluke și cea mai rapidă capacitate de digitizare directă din industrie permit creșteri semnificative ale debitului pentru multe aplicații de sistem automatizate care necesită o combinație de cea mai mare viteză și cea mai bună acuratețe. Precizia superbă este furnizată pe o gamă largă de măsurare, peste nouă funcții, cu o interfață intuitivă de utilizator pe un afișaj color.
8558A împarte aceeași platformă ca și multimetrul de referință 8588A complet încărcat. Platforma dispune de o interfață de utilizator comună intuitivă, cu structură de meniu ușor de navigat pentru toate configurațiile și comenzile compatibile cu SCPI pentru mediul automatizat. Platforma 8588A garantează un minim de 100.000 de citiri pe secundă la 4,5 cifre prin GPIB, USBTMC sau Ethernet și o memorie de date integrată care poate stoca până la 15 milioane de citiri.

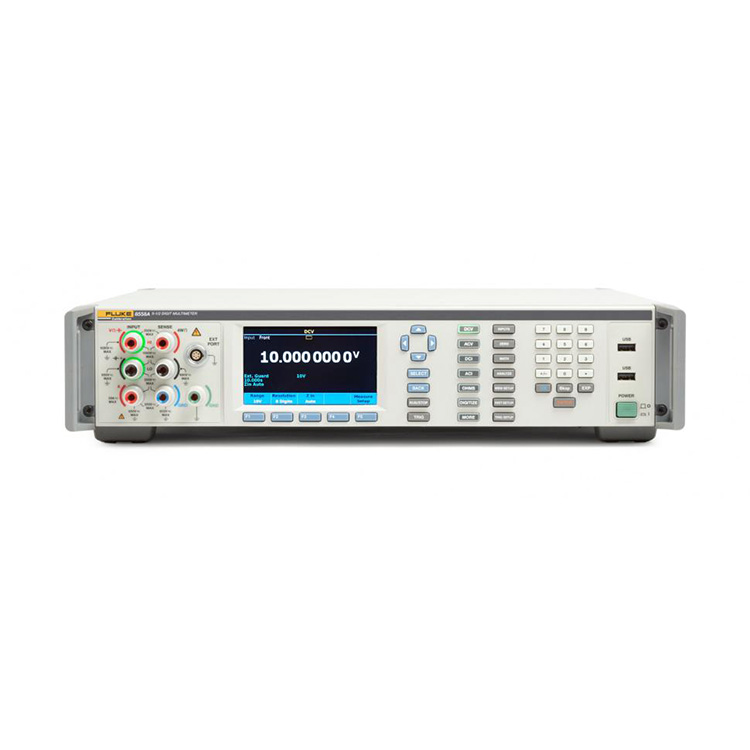

A. Terminale de management al conexiunii vizuale
Terminalele active se aprind, ghidând utilizatorul să facă conexiunile corecte.
B. Configurații ușor de accesat
Gama, deschiderea, impedanța de intrare, filtrul RMS și alte configurații de măsurare sunt ușor disponibile.
C. Afișaj color mare, luminos
Interfața intuitivă cu utilizatorul și structura meniului plat facilitează accesul la configurații și vizualizarea diagramelor de tendințe, forme de undă, FFT, histogramă și statistici.
D. Comutator electronic programabil fata/spate
Elimină operarea manuală și permite rezultate imediate ale raportului printr-o singură comandă de la distanță.
E. Terminal de 30 A (numai 8588A; 2A pentru 8558A)
Permite cea mai largă gamă de măsurare a curentului din industrie printr-un singur terminal.
F. Tastele soft meniu
Adaptați-vă la funcția activă, astfel încât structura meniului este intuitivă și ușor de învățat.
G. Selectare în mai multe limbi
Alegere engleză, chineză, franceză, japoneză, coreeană, rusă și spaniolă.
H. Declanșare Run/Stop
Comută starea de măsurare continuă sau de rulare liberă.
I. Porturi USB
Descărcați rapid și ușor datele pe o unitate flash.

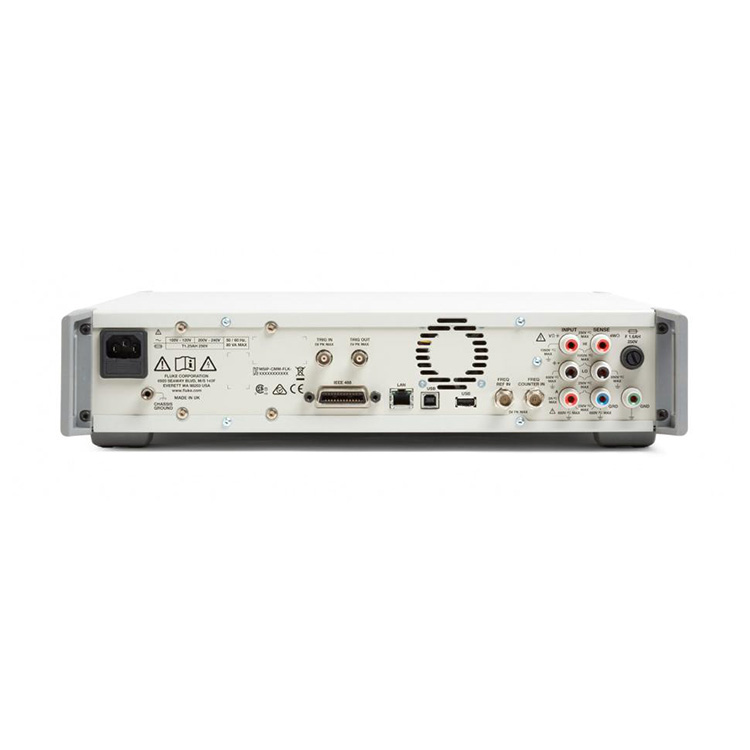

Fluke 8558A cu indicații (înapoi)
J. Trig in/Trig out
Declanșarea precisă maximizează sincronizarea în automatizarea sistemului.
K. Frecventa Counter
Permite măsurarea contorului de frecvență de 100 MHz la 0,5 uHz/z.
L. Borne de intrare pe panoul din spate
Oglinzi bornele de intrare din panoul frontal pentru compatibilitate cu conexiunile și permite măsurarea scanării față/spate.
M. IEEE 488, LAN, interfețe USB
Interfață standard de la distanță pentru integrare simplă a sistemului.
N. Port USB
Descărcați rapid și ușor datele pe o unitate flash.
O. 2 A terminal
tensiune DC
100 mV până la 1000 V, (1050 V max)
2,02x la scară completă
Rezoluție maximă: 1 nV
4,0 μV/V (95 %) 5,7 μV/V (99 %), 1 an
0,5 μV/V (95 %) 0,65 μV/V (99 %), stabilitate la 24 de ore
Diafragma de citire de la 0 la 10 s (rezoluție de 200 ns)
curent continuu
10 uA până la 2 A (8558A)
2,02x la scară completă
Rezoluție maximă: 1 pA
9 μA/A (95 %), 12 μA/V (99 %), 1 an
Diafragma de citire de la 0 ns la 100 s
Tensiune AC
10 mV la 1000 V, 1 Hz la 10 MHz, (1050 Vrms max)
2,02x Vpp la scară completă, 1,2x Vrms la scară completă
Rezoluție maximă: 1 nV
80 μV/V (95 %), 103 μV/V (99 %), 1 an
curent alternativ
10 uA până la 30 A (numai 8588A; 2 A pentru 8558A)
2,02x Vpp la scară completă, de la 1 Hz la 100 kHz 1,2x Vrms la scară completă
Rezoluție maximă: 1 pA
300 μA/A (95 %), 387 μA/V (99 %), 1 an
Rezistenţă
1Ω la 10 GΩ (20 GΩ max)
2,02x la scară completă
Rezoluție maximă: 10 nΩ
10 μΩ/Ω (95 %), 13 μΩ/Ω (99 %), 1 an
Modul de curent scăzut, modul de înaltă tensiune și inversarea curentului Tru Ohms™
Digitalizați V
100 mV până la 1000 V, (1050 V max)
2,02x la scară completă
Rezoluție maximă: 18 biți
Rată de eșantionare de 5 mega-probe pe secundă
Latime de banda de pana la 20 MHz
Digitalizați I
10 μA până la 30 A (numai 8588A; 2 A pentru 8558A)
2,02x la scară completă
Rezoluție maximă: 18 biți
Rată de eșantionare de 5 mega-probe pe secundă
Latime de banda de pana la 4 MHz
Frecvența sau perioada
Tensiune, până la 10 MHz
Curent, până la 100 kHz
Frecvență de până la 100 MHz pe BNC
0,5 μHz/Hz, 1 an
Capacitate
1 nF până la 100 mF
400 μF/F, 1 an
Temperatură
PRT și termocuplu
5 mK PRT, 25 mK TC - 1 an
Putere RF
Șunt extern Rhode & Schwarz NRP seria DC I și AC I
Șunt extern DC I și AC I
A40B și orice alt șunt extern
Viteza de citire
1 citire /s @ 8,5 cifre în memorie
100.000 de citiri/s @ 4,5 cifre în memorie
Până la 5.000.000 (5 MS/s) citiri/s în memoria volatilă în digitize V și I
Transfer de până la 500.000 de citiri/s prin USB în format binar
Memoria de măsurare
15 milioane de citiri volitile
7,5 milioane de citiri cu timbru de timp volitil
16 GB nevolitil
GPIB, USBTMC, Ethernet
Comenzi de la distanță compatibile native cu SCPI
Modul de emulare 8508A și 3458A
Suportă complet biblioteca de proceduri de calibrare MET/CAL™ în emularea Fluke 8508A
șofer IVI
Unitate USB pentru transfer convenabil de date în format .csv
Mecanisme de declanșare
Declanșare manuală
Trig BNC extern și Trig Out
Declanșator intern sau de nivel
Declanșatorul temporizatorului
Declanșator de epocă
Linie de declanșare
Declanșare BUS
