E8257D, putere de ieșire de vârf, precizie de nivel și zgomot de fază, cu acoperire de frecvență de la 100 kHz la 67 GHz (extensibil la 500 GHz) pentru testarea radarului RF și cu microunde avansat

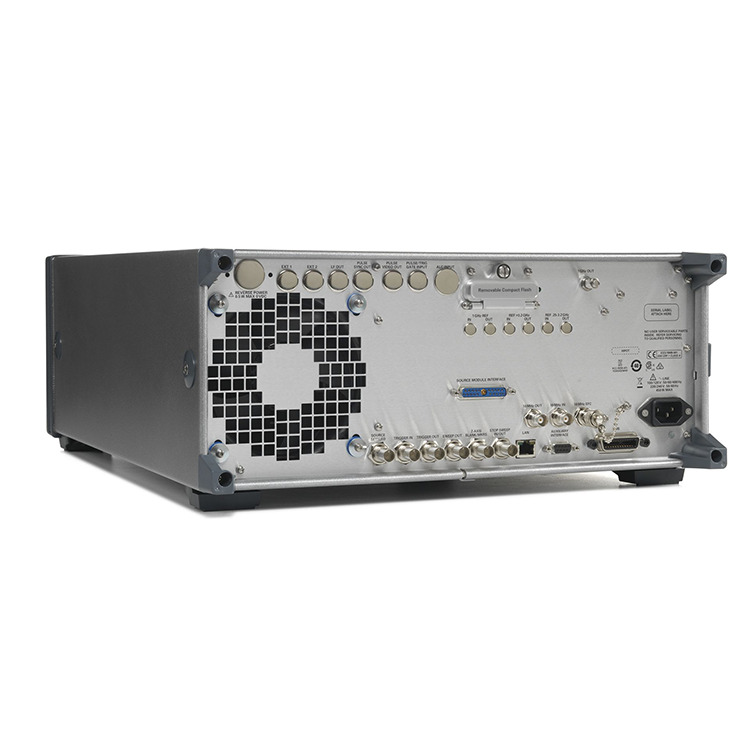

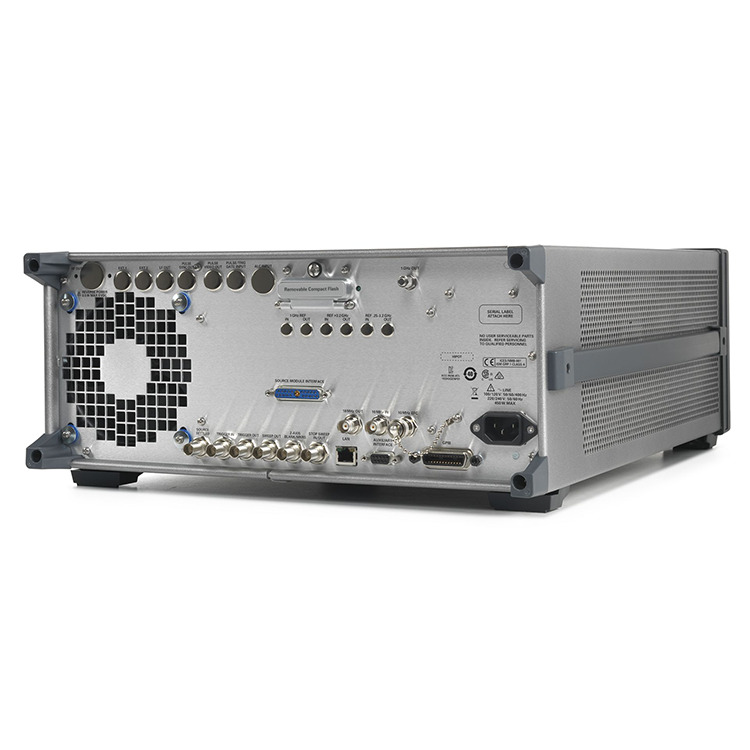

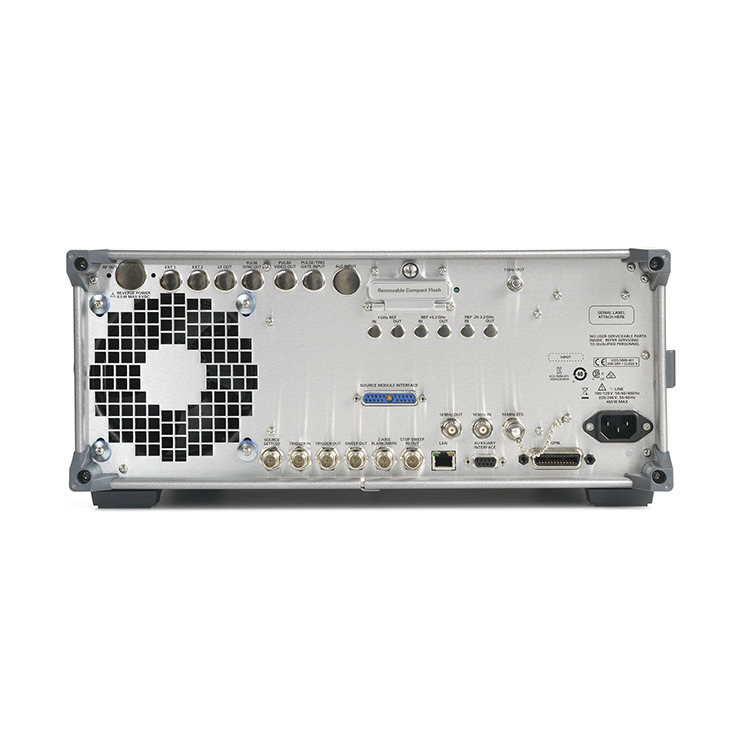

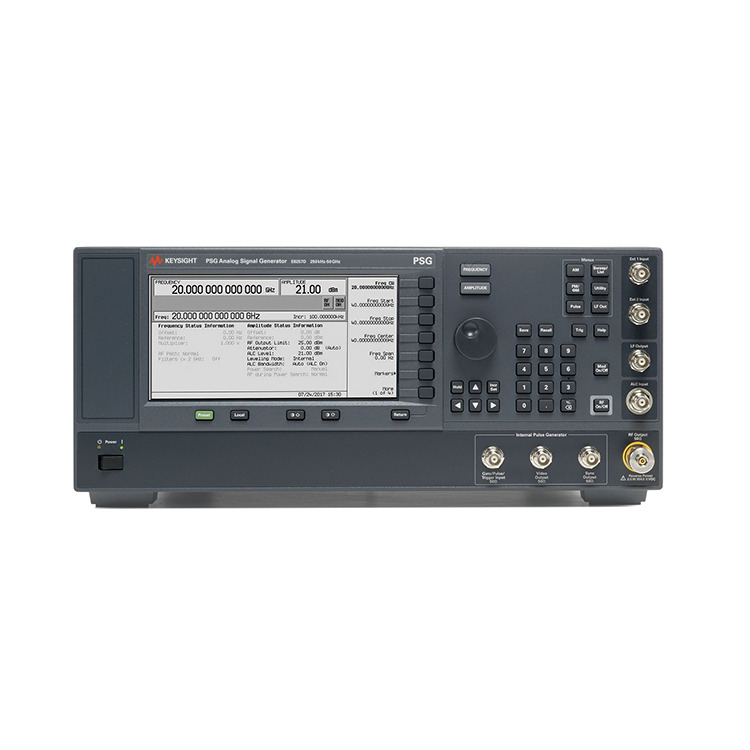

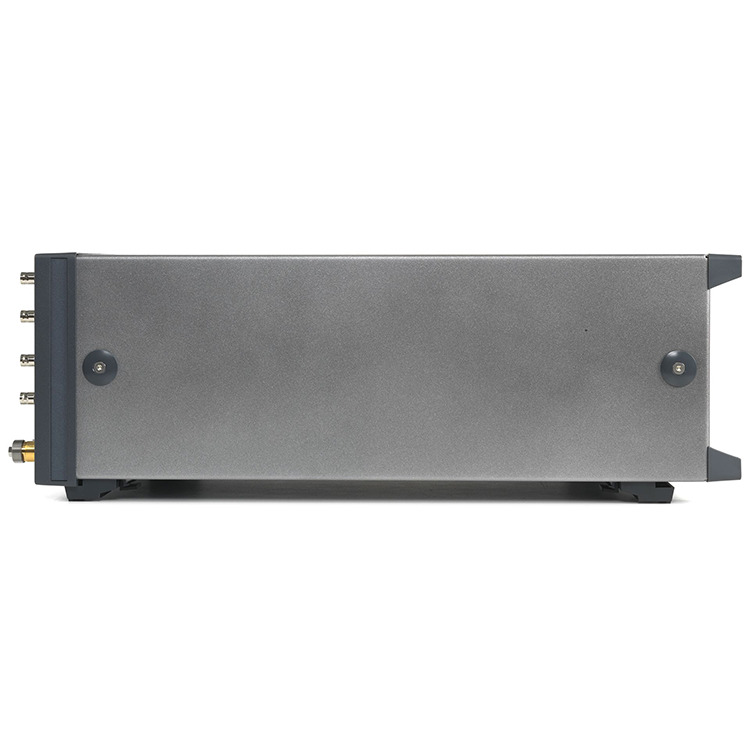

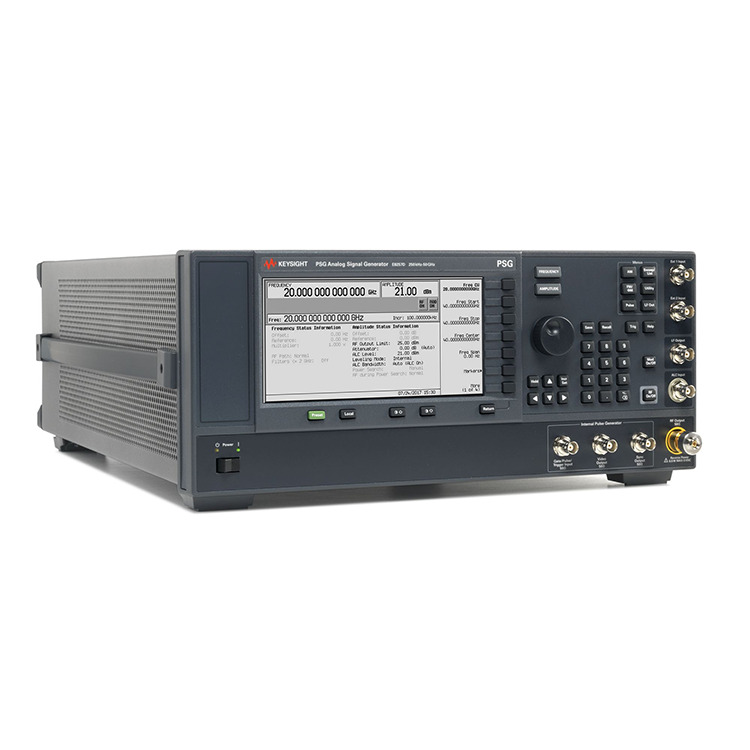

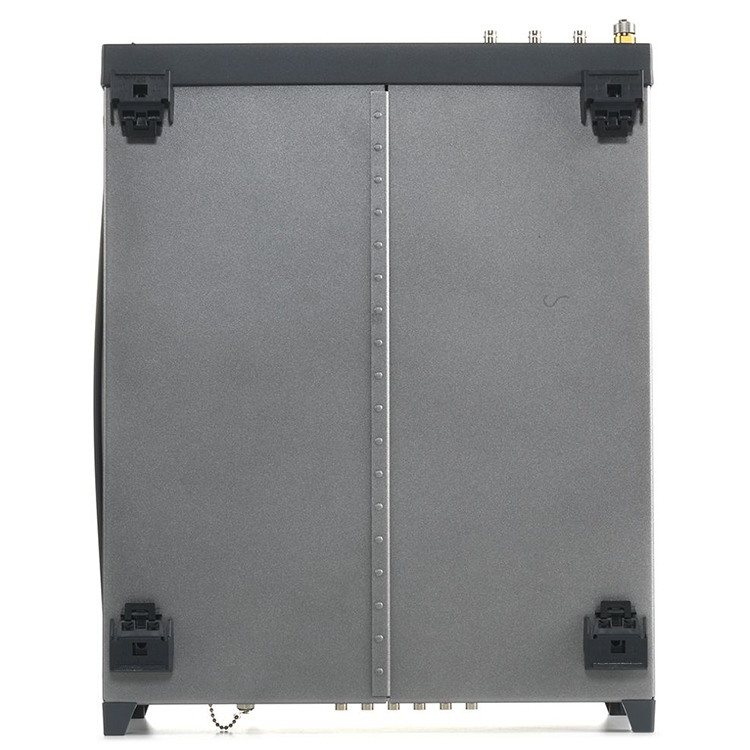

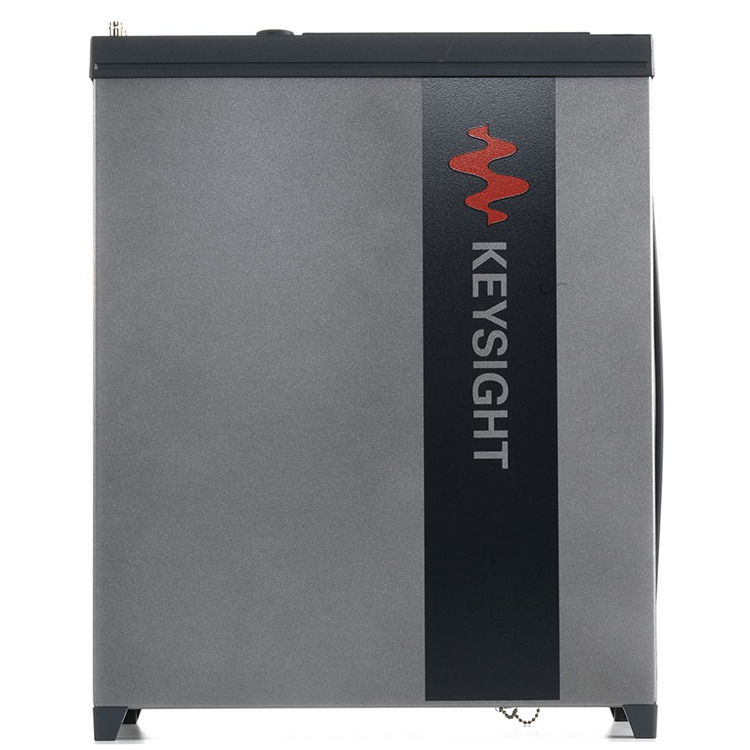

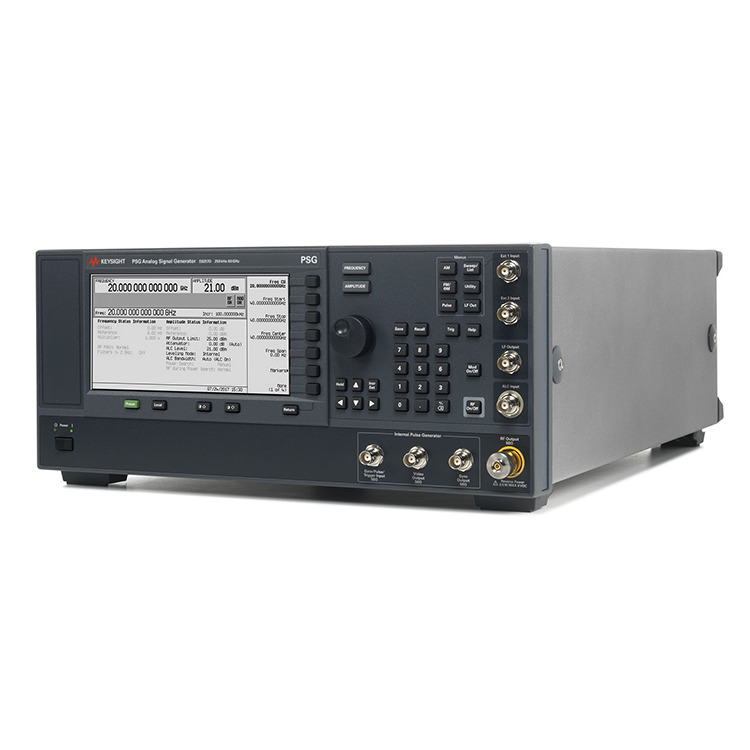

E8257D PSG generator de semnal analogic
Keysight E8257D este un generator de semnal complet sintetizat, cu putere mare de ieșire, zgomot redus de fază și capacitate de modulare. Specificațiile se aplică într-un interval de la 0 la 55 °C, dacă nu este specificat altfel, și se aplică după un timp de încălzire de 45 de minute. Caracteristicile suplimentare, notate ca tipice, nominale sau măsurate, oferă informații suplimentare (negarantate) la 25 °C, care pot fi utile în aplicarea produsului.
Acceptați cele mai severe cerințe de testare cu frecvență și nivel de precizie de nivel metrologic, distorsiuni excelente și caracteristici false
Măsurați într-o gamă largă de frecvențe: modele disponibile de 13, 20, 31,8, 40, 50 și 67 GHz (1,1 THz cu extender de frecvență)
Testați dispozitivele de mare putere și depășiți pierderile sistemului de testare cu opțiuni capabile să genereze până la 1 W (+30 dBm) de putere de ieșire
Obțineți un zgomot de fază extrem de scăzut: –91 dBc/Hz la offset de 100 Hz și –126 dBc/Hz la offset de 10 kHz (10 GHz), pentru a aborda testele radar Doppler, ADC și de blocare a receptorului
Caracterizați dispozitivele și circuitele adăugând AM, FM, PM și modulare a impulsului la semnal
| Frecvență | 100 kHz – 70 GHz |
| Zgomot de fază la 1 GHz (offset de 20 kHz) | -143 dBc/Hz |
| Comutare de frecvență | < 7 ms |
| Modularea IQ BW (internă/externă) | Până la 4 GHz |
| Tipuri de modulație disponibile | AM, FM, PM, Puls |
