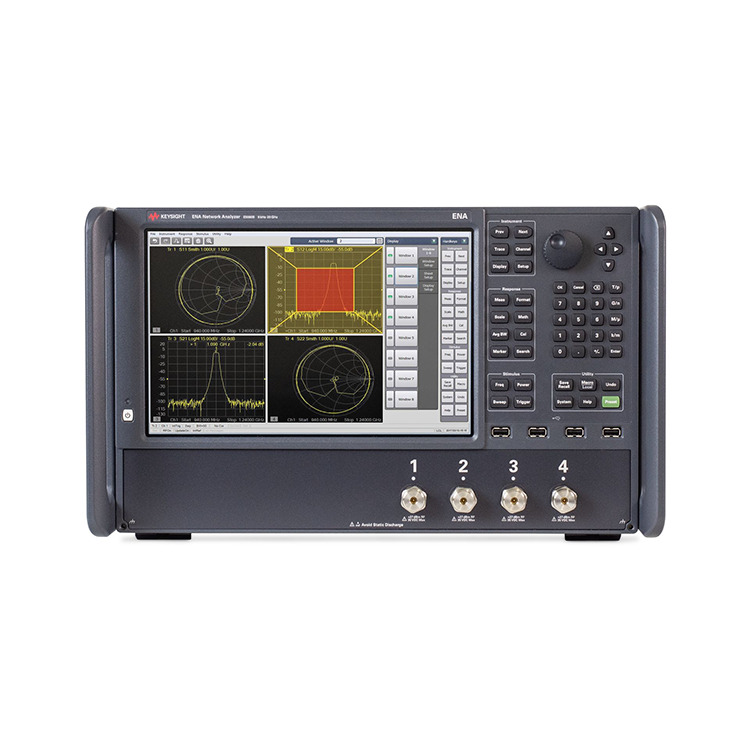

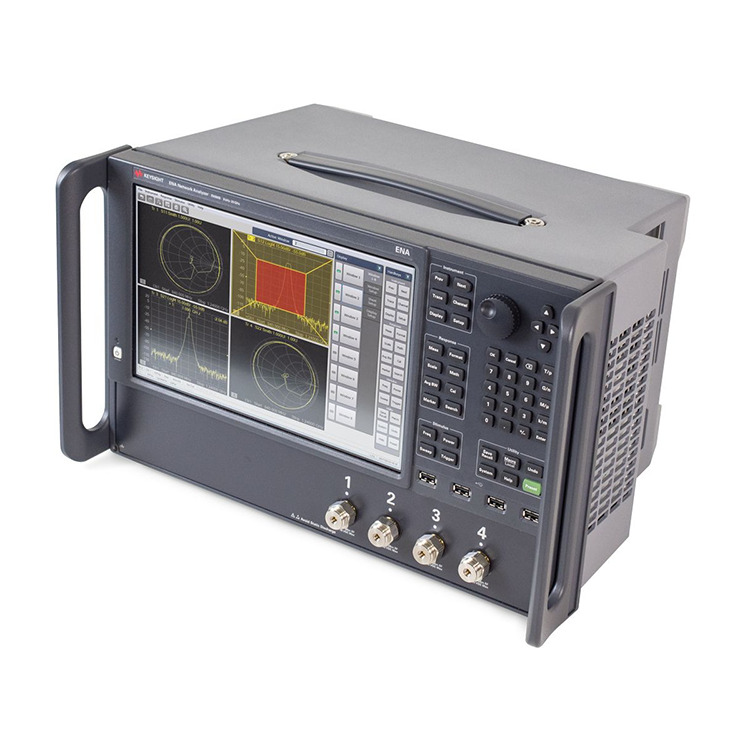

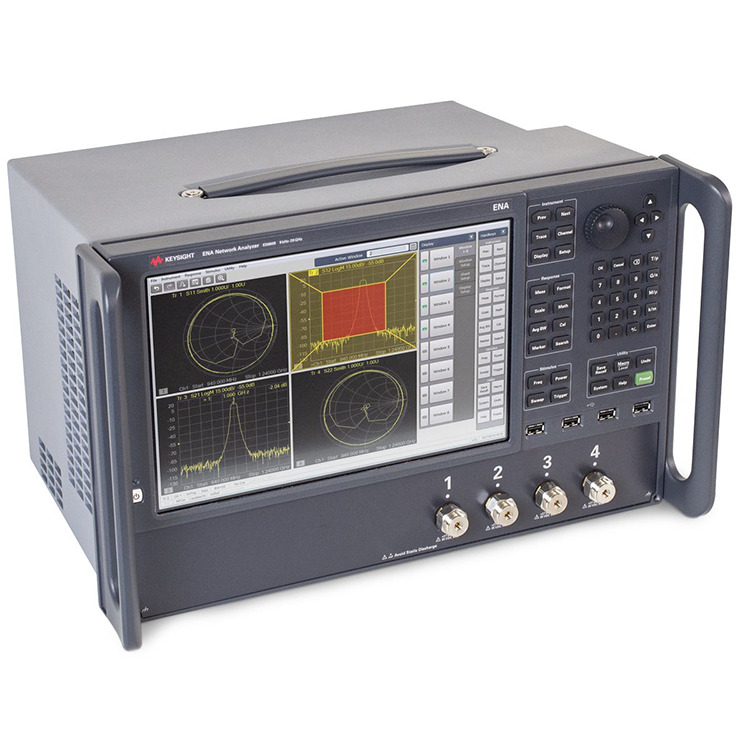

Puteți fi sigur că cumpărați analizoare de rețea vectoriale E5080B ENA din fabrica noastră și vă vom oferi cel mai bun serviciu post-vânzare și livrare la timp. Analizorul de rețea vectorială E5080B ENA cu o opțiune îmbunătățită de măsurare TDR, permite caracterizarea completă a dispozitivului pentru componente pasive și convertoare de frecvență.
Pe măsură ce dispozitivele devin foarte integrate, caracterizarea completă necesită o soluție completă de măsurare RF și microunde. E5080B oferă performanță R&D de până la 53 GHz și flexibilitate avansată de testare. Cel mai bun interval dinamic din clasă, urme de zgomot și stabilitatea temperaturii garantează fiabilitatea și repetabilitatea.
Analizorul de rețea vectorială E5080B ENA permite caracterizarea completă a dispozitivelor pentru componente pasive, amplificatoare, mixere și convertoare de frecvență.
Cel mai flexibil și integrat analizor de rețea vectorială ENA din industrie
Pe măsură ce dispozitivele devin foarte integrate, caracterizarea completă necesită o soluție completă de măsurare RF și microunde. E5080B oferă performanță de cercetare și dezvoltare de până la 53 GHz și flexibilitate avansată de testare. Cel mai bun interval dinamic din clasă, urme de zgomot și stabilitatea temperaturii garantează fiabilitatea și repetabilitatea.

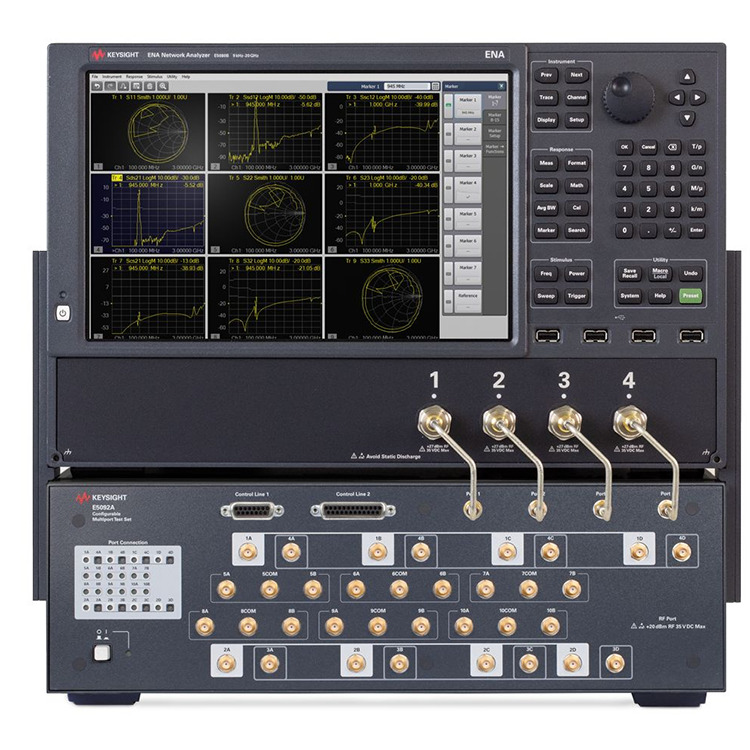

Analizorul de rețea vectorială E5080B ENA permite caracterizarea completă a dispozitivelor pentru componente pasive, amplificatoare, mixere și convertoare de frecvență. Puteți efectua mai multe teste cu o singură cutie cu caracteristici integrate, cum ar fi surse DC, tees de polarizare, generatoare de impulsuri, modulatoare de impuls și a doua sursă internă. Obțineți informații mai profunde cu aplicațiile software, inclusiv analiza spectrului, măsurătorile mixerului și cifra de zgomot. Alegeți dintr-o opțiune cu 2 sau 4 porturi cu acoperire de frecvență de la 9 kHz până la 20 GHz sau pentru frecvențe mai mari, 100 kHz până la 53 GHz.
E5080B utilizează aceeași știință de măsurare ca și alte analizoare de rețea vectoriale (VNA) Keysight, cum ar fi PNA, PXI și USB VNA. O platformă software comună facilitează alegerea nivelului potrivit de performanță pentru a se potrivi cu bugetul și nevoile de măsurare. Această caracteristică comună garantează consistența măsurătorilor, repetabilitate și o interfață comună de programare la distanță pentru mai multe instrumente din cercetare și dezvoltare și producție.
Acoperire largă de frecvență de la 9 kHz la 4,5/6,5/9/14/20 GHz sau de la 100 kHz la 26,5/32/44/53 GHz
Capturați complet performanța dispozitivului cu o gamă dinamică largă de 140 dB
Realizați o caracterizare completă a dispozitivului cu surse DC încorporate opționale, teuri de polarizare, generatoare de impulsuri și modulatoare de impulsuri
Testați în mod constant între cercetare și dezvoltare și producție cu aceleași comenzi UI și SCPI ca PNA-urile de ultimă generație
Îmbunătățiți randamentul efectuând analize de spectru, măsurători RF în impulsuri, măsurători ale mixerului vectorial, cifra de zgomot și multe altele pe un singur instrument
Aplicatii: | Integritatea semnalului Măsurători de echilibru Parametrii S |
Cea mai bună viteză la 201 puncte, 1 măturare: | 2 ms |
Componente: | Cabluri Antene Mixere/Convertoare de frecvență Filtre/Duplexare Amplificatoare Conectori Izolatoare |
Interval dinamic: | 140 dB |
Factor de formă: | N / A |
Tip instrument: | O bancă |
Frecvența maximă: | 53 GHz |
Frecventa minima: | 9 kHz / 100 kHz |
Număr de porturi încorporate: | 2 porturi |
Număr de surse interne: |
1 2 |
Putere de iesire: | 10 dBm |
Tip: | O bancă |
Stabilitatea temperaturii: | 0,005 dB/ ⁰C (tipic) |
Urme de zgomot: | 0,0015 dB rms |
Seria VNA: | Aceasta |
Tip VNA: | O bancă |
Greutate: | 14 kg (2 porturi), 15 kg (4 porturi) |
