Puteți fi siguri că cumpărați analizoare de impedanță E4991B din fabrica noastră. Analizorul de impedanță E4991B cu o gamă de frecvență de la 1 MHz până la 3 GHz, precizie de bază de 0,65% pe o gamă largă de impedanță, opțiuni de măsurare a materialelor pentru analiza caracteristicilor temperaturii și funcție de citire directă a permisivității și permeabilității.

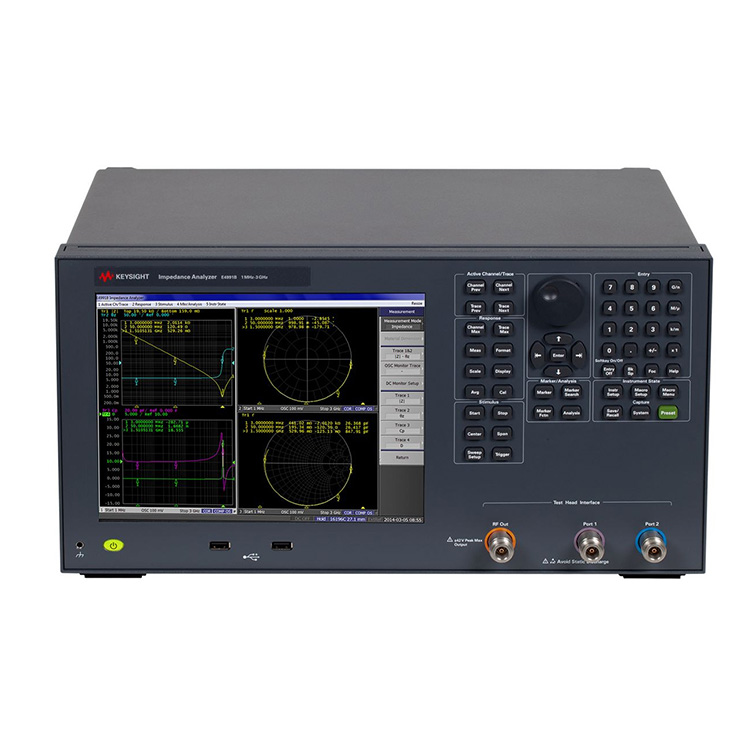

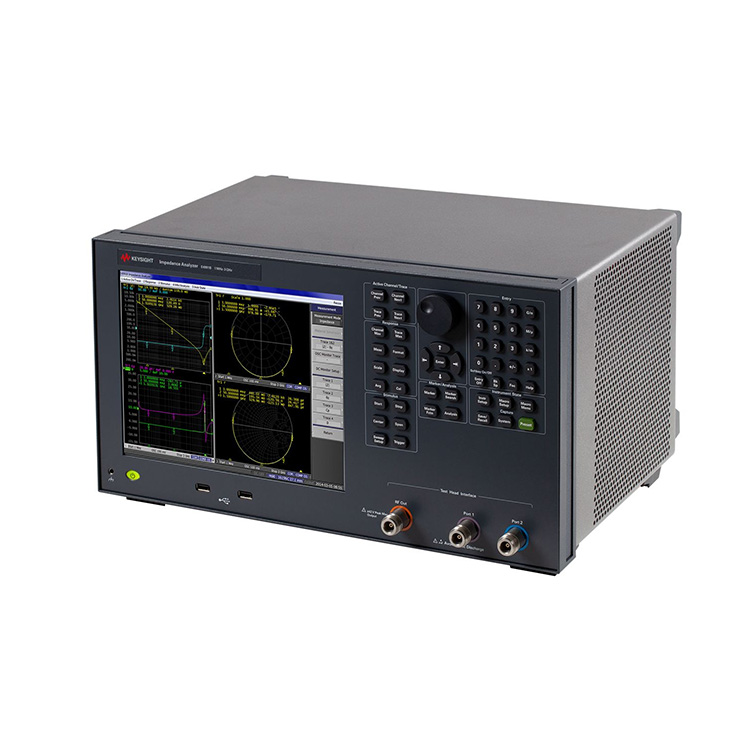

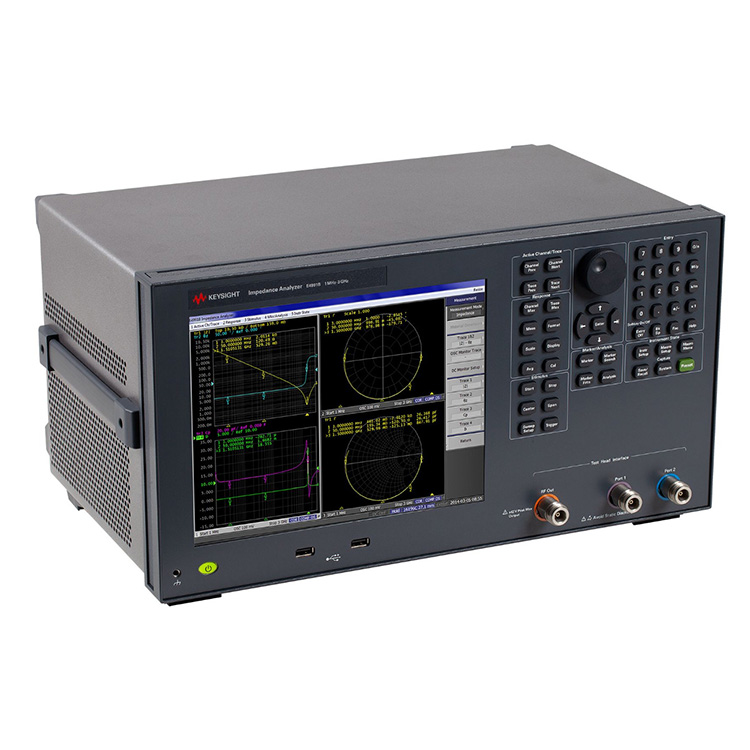

Puteți fi sigur că cumpărați analizoare de impedanță E4991B din fabrica noastră. Analizor de impedanță E4991B 1 MHz - 3 GHz
Analizorul de impedanță Keysight E4991B este soluția perfectă pentru caracterizarea și evaluarea componentelor electronice, dispozitivelor semiconductoare și materialelor.
Trei opțiuni de frecvență actualizabile: 1 MHz până la 500 MHz/1 GHz/3 GHz
Precizie de bază ±0,65% și interval de impedanță de la 120 mΩ la 52 kΩ (10% interval de precizie de măsurare)
Parametri de măsurare: |Z|, |Y|, θ, R, X, G, B, L, C, D, Q, |Γ|, Γx, Γy, θΓ, Vac, Iac, Vdc1, Idc1 (1. Este necesară opțiunea 001)
Polarizare DC încorporată (opțiunea 001): 0 V până la ±40 V, 0 A până la ±100 mA
4 canale și 4 urme pe LCD color de 10,4 inchi cu ecran tactil
Funcția de analiză a datelor: Analiza circuitului echivalent, test de linie limită
Măsurarea materialului dielectric/magnetic (Opțiunea 002): |εr|, εr', εr'', tanδ(ε), |μr|, μr', μr'', tanδ(μ)
Capacitate de măsurare a caracteristicilor temperaturii (Opțiunea 007) și de măsurare fiabilă pe placă (Opțiunea 010)
Opțiunile de măsurare a materialelor oferă capacitatea de analiză a caracteristicilor temperaturii (Opțiunea 007) și funcția de citire directă a permisivității și permeabilității (Opțiunea 002).
Kitul de conectare la stația de sondă (Opțiunea 010) oferă o soluție precisă de măsurare a impedanței pe wafer sau micro-component până la 3 GHz.
E4991B acceptă o mare varietate de accesorii de testare concepute pentru a face măsurătorile simple și fiabile.
Indiferent dacă sunteți în cercetare și dezvoltare, QA sau inspecție, E4991B este o soluție ideală pentru caracterizarea și evaluarea componentelor electronice, dispozitivelor semiconductoare și materialelor.
Pentru măsurarea materialelor, E4991B funcționează cu suita de măsurare a materialelor N1500A-005 și oferă ușurință de măsurare (până la 1 GHz), de la setarea dispozitivelor de fixare până la generarea de rapoarte.
| Informații suplimentare: | RF IV, potrivit pentru evaluarea precisă a impedanței Analiza circuitului echivalent (7 modele) Măs. material. (opt. 002) Testare caracteristică temperatură (opt. 007) Măsurarea impedanței pe wafer. cu statie sonda (opt. 010) 4 canale, 4 urme |
| Precizie de bază: | 0,65% |
| DC Bias: | 0 V până la ±40 V, 0 A până la ±100 mA (opțiunea 001) |
| Frecvenţă: | 1 MHz până la 500 MHz/1 GHz/3 GHz |
| Frecvența maximă: | 3 GHz |
| Măsurare: | Metoda RF-IV |
| Interval de măsurare (precizie < 10%): | 120 mΩ până la 52 kΩ |
| Alte caracteristici: | Analiza circuitului echivalent, testarea liniei limită etc. Măsurarea materialului dielectric/magnetic (opțiunea 002), Măsurarea caracteristicilor temperaturii (opțiunea 007), |
| Caracteristici speciale: | N / A |
| DUT țintă: | Dispozitiv de uz general Material |
| Tip: | Analizor de impedanță |
